4.1. Использование энергии ветра в период с древнего по новое время

Одним из первых стабильных источников энергии, освоенных человеком, был ветер.

Благодаря ветру произошли великие географические открытия, человечество получило возможность путешествовать, орошать поля, молоть зерно и, наконец, оно научилось превращать ветер в чистую энергию в виде электричества.

Если существовал Ноев ковчег, то он, вероятно, плыл под парусами.

Энергия «от уст Эола» (рис. 4.1) впервые была использована на парусных судах, служивших главным транспортным средством для перевозки товаров по Нилу в древнем Египте.

Древние греки относили изобретение паруса к тем же далёким временам, когда был освоен огонь и приручены дикие животные. В длинном ряду благодеяний, которыми Прометей осчастливил род человеческий, Эсхил упоминает и парус:

«льняными крыльями суда снабдил, и смело по морям погнал».

Рис. 4.1. Изображение мифологического повелителя ветров Эола

Из старых документов доподлинно известно, что уже четыре тысячи лет тому назад отважные финикийцы, жившие на восточном берегу Средиземного моря, интенсивно пользовались парусом. Он был примитивным и несовершенным, но с его помощью финикийцы доплыли до устья Нила, где организовали бойкую торговлю с египтянами, а две с половиной тысячи лет назад даже совершили первое описанное в истории плавание вокруг Африки. Перед людьми, овладевшими энергией ветра, открылись океаны. С парусом связано начало освоения новых земель, новых рынков. Энергия ветра способствовала развитию цивилизации.

Силу ветра ценили и умели использовать с древних времён во многих странах. И хотя на суше энергию ветра никогда не использовали так широко, как на море, тем не менее достоверно известно о существовании ветряных колёс за тысячи лет до нашей эры. Например, в районе Александрии сохранились остатки ветряных мельниц, которым не меньше трёх тысяч лет. Вавилоняне использовали их для осушения болот, в Египте, на Ближнем Востоке, в Персии строили ветряные водоподъёмники и мельницы.

За 200 лет до нашей эры в Персии для размола зерна применялись простые ветряные мельницы с вертикальной осью вращения, а ещё раньше их использовали в Китае.

Мельницы такого вида вращались вокруг вертикальной оси подобно вращающейся юле или игрушечному гироскопу. Старинные персидские ветромельницы изготавливались креплением пучков камыша к деревянной раме, которая вращалась, когда дул ветер. Стена, окружавшая мельницу, направляла ветер на раму (рис. 4.2).

Зафиксировано упоминание о ветряной мельнице в Иране в 644 году, когда в обвинительном акте против некоего Абу Лулуа, убившего халифа Умара ибн ал-Каттаба, он назван «строителем ветряных мельниц». Немногим более чем через 200 лет ветряные мельницы появляются в городке Сиетеке на границе между Ираном и Афганистаном.

Использование мельниц с вертикальной осью вращения получило впоследствии повсеместное распространение в странах Ближнего Востока. Позже была разработана мельница с горизонтальной осью вращения, состоящая из десяти деревянных стоек, оснащённых поперечными парусами. Подобный примитивный тип ветряной мельницы находит применение до настоящего времени во многих странах бассейна Средиземного моря.

В XI веке ветряные мельницы широко использовались на Ближнем Востоке и при возвращении крестоносцев попали в Европу. Первое упоминание о ветряной мельнице в Европе, вначале во Франции, относится к 1105 году: в архивах сохранилось разрешение, выданное некоему монастырю на постройку мельницы. Французские хроники 1180 года и английские 1190 года уже прямо говорят о работающих ветряных мельницах, но ещё совсем не о тех, с которыми впоследствии сражался хитроумный идальго Дон Кихот Ламанчский! Это были неуклюжие сооружения с вращающимися в горизонтальной плоскости лопастями, укреплёнными на деревянном корпусе. По принципу действия английские и французские мельницы были однотипными. В Германии первая мельница была построена в 1393 г. Из Германии они распространились в другие страны.

Ветряная мельница трудом многих поколений совершенствовалась и приобретала более знакомый нам облик. Она оказалась существенно проще водяной, значительно дешевле. Основной её недостаток заключался в непостоянстве энергоносителя – ветра.

Ветер – помощник капризный, так как быстро и постоянно меняет своё направление. Эта проблема долгое время мешала использовать силу ветра. Наконец, в ХIII столетии было найдено решение – ветря

ное колесо, которое с помощью примитивного рычага поворачивалось и таким образом крылья всегда были подставлены ветру. В рукописи 1270 года, именуемой «Водномельничный Псалтырь», имеется изображение одной из первых ветряных мельниц.

Представительницей усовершенствованной конструкции этого направления является ветряная мельница типа «Bock» (рис. 4.3). На деревянной нижней раме, так называемой «Bock», располагался вращающийся на вертикальной цапфе корпус мельницы. С помощью наклоненной наружу балки корпус мельницы поворачивался, и крылья устанавливались в направлении ветра. На этих мельницах в течение сотен лет мололи зерно. Они были надёжны, просты и долговечны. В случае необходимости мельники могли вручную собственными силами отремонтировать их. С экономической точки зрения использовать ветряную мельницу типа «Bock» было настолько выгодно, что власти не могли остаться в стороне и начали выдвигать свои требования. В середине века мельнику приходилось платить своему феодалу десятую часть выручки, которую давала мельница. Епископ Утрехтский даже публично объявил о том, что все ветры и ветерки провинции являются его личной собственностью. Правда, до наших дней не дошло, дул ли ветер также и тогда, когда его владелец ему приказывал. Но мельницы типа «Bock» использовались повсеместно.

Рис. 4.2. Старинная персидская ветромельница с направляющей ветер стеной

а

б

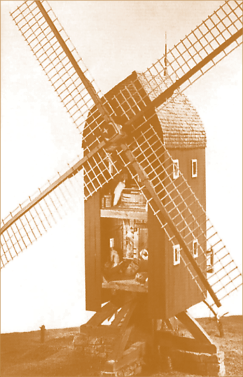

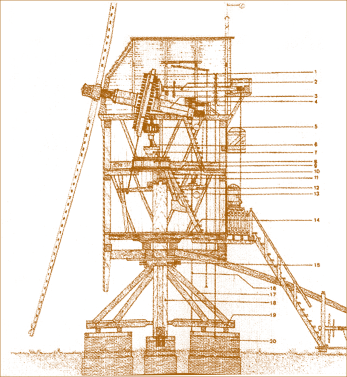

Рис. 4.3. Общий вид (а) и разрез (б) ветряной мельницы типа «Bock»

В XIV веке ведущими в усовершенствовании конструкций ветряных мельниц стали голландцы, так как в Голландии (Нидерландах) эти мельницы послужили основой энергетической базы. Можно сказать, что страна самим своим существованием обязана им: ведь большая часть территории Нидерландов («низменной страны» в буквальном переводе) лежит ниже уровня моря. Именно ветряные двигатели дали возможность провести грандиозные работы по осушению болот и откачке воды. Сила ветра была противопоставлена силе другой стихии – морской, постоянно угрожавшей затопить землю маленькой страны.

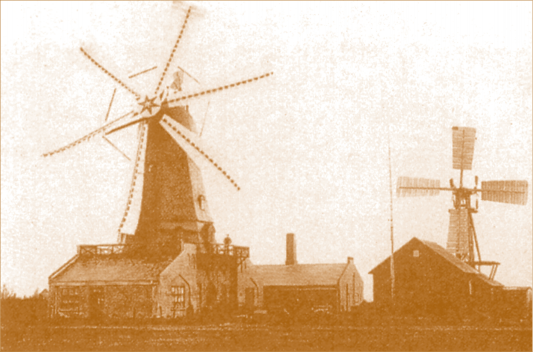

Рис. 4.4. Ветряные мельницы датской фирмы «Poul la Cour», 1897 г.

Голландцы внесли много усовершенствований в конструкцию ветряных мельниц. Мельницы имели, как правило, четыре деревянных крыла решетчатой конструкции с натянутой на них грубой парусиной. Сворачивая или разворачивая эти «паруса», люди соответственно уменьшали или увеличивали площадь крыльев и таким образом преобразовывали изменчивую силу ветра в относительно равномерный ход ветродвигателя. У некоторых мельниц было до восьми крыльев (рис. 4.4, 4.5).

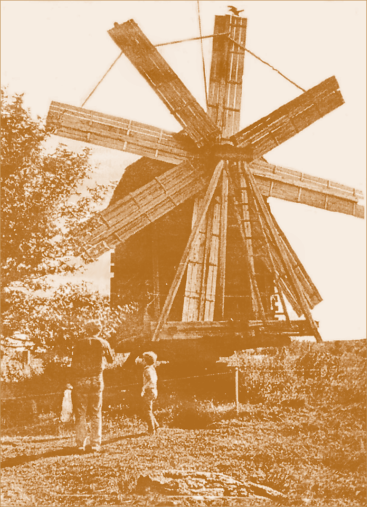

Рис. 4.5. Украинская ветряная мельница (млын). Фото А. Кремко

Крылья некоторых ветряных мельниц, выполненные целиком из дерева, имели вид жалюзи. В них для регулирования напора ветра вместо парусины использовали подвижные пластины. В XVI веке примитивные поперечные паруса на деревянных полках уступили место парусам, закреплённым на деревянных брусках с двух сторон маха (рис. 4.6).

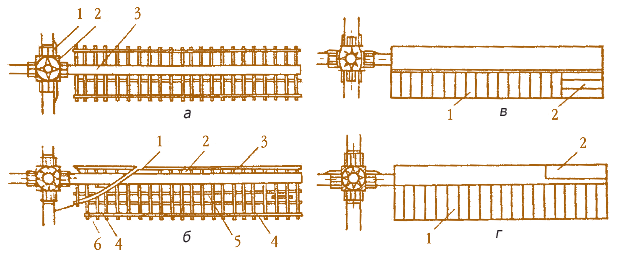

Рис. 4.6. Типы парусных крыльев: а – наиболее старинный тип с двусторонним расположением крыла (около 1600 г.): 1 – клинья; 2 – срезанный конец; 3 – мах; б – традиционная форма старинного датского типа (одна опорная полка вынесена вперёд): 1 – убирающееся полотнище паруса; 2 – опорная полка; 3 – передняя кромка; 4 – концевая планка; 5 – продольные связи; 6 – рейка; в – крыло с жалюзи и воздушным тормозом: 1 – жалюзи; 2 – тормозные жалюзи; г – крыло с жалюзи и щитком: 1 – жалюзи; 2 – щиток

Позже для улучшения аэродинамической формы крыльев бруски были присоединены к задней кромке. В более современных конструкциях паруса заменили тонким листовым металлом, использовались стальные махи и различные типы жалюзи и щитков для регулирования частоты вращения ветроколеса при больших скоростях ветра.

Ветряные колёса работали по тому же принципу, что и водяные, и поэтому имели очень большие размеры: размах крыльев до 28 м, ширину крыльев 2 м, а высота всей башенной конструкции мельницы достигала 30 м. Крупные ветряные мельницы при больших скоростях ветра могли развивать мощность до 66 кВт.

Ветряные мельницы, так же как и водяные, недолго оставались просто приспособлениями для перемалывания зерна. В 1582 году в Голландии была построена первая маслобойня, использующая энергию ветра, в 1586 году – первая бумажная фабрика, которая удовлетворяла повышенные требования к бумаге, обусловленные изобретением печатной машины, а в 1592 году появились лесопильные заводы для производства лесоматериалов с использованием энергии ветра. Мельницы также мололи нюхательный табак и пряности, ткали полотно.

Экономический расцвет Голландии, куда Петр I (1672–1725) ездил учиться уму-разуму, в XVI веке был вызван именно развитием ветроэнергетики в этой стране. Голландцы успешно перешли от первоначального использования ветряков для осушения низких приморских земель к их приспособлению в качестве привода различных производств. В результате Голландия стала самой энерговооруженной страной в тогдашней Европе.

Наиболее удачную конструкцию ветряной мельницы еще в XVII веке предложил голландец Ян Андриаанезоон (впоследствии во всём мире её стали называть «голландской»). С помощью этой мельницы он осушил 27 озёр, заслужив у соотечественников почётное прозвище «Леегватер» – «опустошитель вод».

Максимальное распространение ветряных мельниц в доиндустриальной Европе наблюдалось в 1700-е годы, когда на равнинах Германии, Италии, России, Украины, Испании и, конечно же, Голландии – классической страны ветряных мельниц – мерно вращали свои крылья деревянные великаны. В 30-х годах XVIII столетия в Голландии работали 1200 ветроустановок, которые предохраняли 2/3 страны от обратного превращения в болота. А к концу XIX века в Голландии их насчитывалось свыше 10 000 (в 1923 г. – только 2500, а в наше время – едва тысяча), а в маленькой Дании – 30 тысяч для бытовых целей и 3 тысячи ветродвигателей, которые использовались в промышленности.

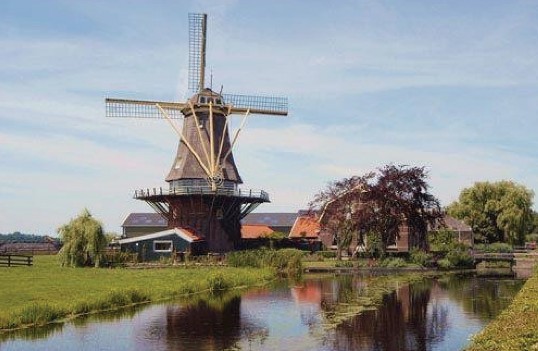

Ветряная мельница в Голландии
