2.1. Общие сведения, классификация паровых и водогрейных котлов

Котел – это устройство, предназначенное для получения пара с давлением выше атмосферного или горячей воды за счет тепла, выделяемого при сжигании топлива. Основными элементами котла являются топка и теплообменные поверхности. Специальное устройство котла, в котором происходит сжигание топлива, называется топкой или топочной камерой. Некоторые типы котлов, например котлы-утилизаторы, не имеют топки. В этом случае получение пара или подогрев воды осуществляются за счет теплоты горячих газов, образующихся при каком-либо технологическом процессе. Газовый тракт котла, т.е. та часть котла, по которой движутся продукты сгорания, разделен на отдельные газоходы. Взаимное расположение газоходов, определяющее траекторию движения продуктов сгорания и расположение поверхностей нагрева, называется компоновкой. Наиболее распространенными в настоящее время являются П-образная, Т-образная и башенная компоновки. Можно выделить и конвективные газоходы, по которым движутся уже относительно холодные газы.

В котел подается вода, которая называется питательной. Питательная вода в котле нагревается, а затем превращается в насыщенный или перегретый пар требуемых параметров. Под параметрами пара подразумеваются его давление и температура. Основным потребителем водяного пара, вырабатываемого в котельных установках, являются паросиловые установки, а также он может использоваться для технологических нужд.

Преобразование питательной воды в пар происходит в поверхностях нагрева котла. К поверхностям нагрева котла относятся испарительные, пароперегревательные и экономайзерные поверхности. Испарительные поверхности нагрева обычно располагаются в топке котла или непосредственно за ней. В них вода нагревается до температуры насыщения и образуется так называемая пароводяная смесь. Пароперегреватели предназначены для получения перегретого пара.

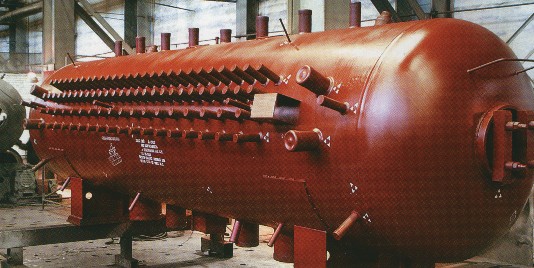

Барабан котла

Они располагаются за топочной камерой. Экономайзерные поверхности нагрева предназначены для предварительного подогрева питательной воды за счет теплоты уходящих из котла продуктов сгорания. Теплообменные поверхности котла конструктивно могут разделяться на отдельные секции или «пакеты».

К основным элементам котла относятся также барабаны, воздухоподогреватели, горелочные устройства, устройства для регулирования температуры перегрева пара. Барабаны котлов предназначены для отделения насыщенного пара от воды, удаления из него избыточной влаги, а также как устройство, в котором аккумулируется количество воды, необходимое для надежной работы котла. Воздухоподогреватели котла – это поверхности нагрева, в которых происходит предварительный подогрев воздуха, поступающего в топку и необходимого для сжигания топлива. Горелочные устройства – это устройства для сжигания топлива в топке котла. Горелочные устройства современных котлов в первую очередь обеспечивают наиболее эффективное сгорание топлива с точки зрения химических процессов и снижение количества вредных веществ, образующихся в процессе горения и выбрасываемых в атмосферу. К устройствам регулирования температуры перегрева пара относятся теплообменники различных типов и впрыскивающие пароохладители.

Для обеспечения работы современные котлы оснащаются в спомогательным оборудованием, к которому относятся дутьевые вентиляторы, дымососы, золоулавливающее оборудование, оборудование по подготовке топлива и т.п. Совокупность котла и вспомогательного оборудования называется котельной установкой.

Одним из важных элементов котла является каркас, предназначенный для размещения и крепления всех его элементов. Он изготавливается из металлоконструкций и опирается на фундамент или элементы здания.

Для обеспечения безопасности работы персонала, а также для снижения потерь теплоты в окружающую среду на котле предусмотрена обмуровка и тепловая изоляция.

Котлы классифицируются по назначению, паропроизводительности, параметрам пара, типу топочного устройства, способу организации взаимного движения продуктов сгорания и рабочей среды, способу организации движения рабочей среды в поверхностях нагрева и виду сжигаемого органического топлива.

По назначению котлы подразделяются на паровые, вырабатывающие водяной пар требуемых параметров, водогрейные, котлыутилизаторы и энерготехнологические котлы. Они предназначаются для энергетических, производственных, отопительнопроизводственных и отопительных котельных установок.

По паропроизводительности котлы подразделяются на котлы малой производительности, котлы средней производительности, энергетические котлы и котлы большой паропроизводительности энергоблоков ТЭС.

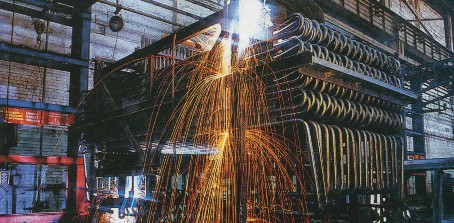

Сборка блоков конвективного перегревателя

По параметрам пара паровые котлы подразделяются на котлы, работающие на низком (0,88 МПа), среднем (1,36, 2,36 и 3,9 МПа), высоком (9,8 и 13,8 МПа), критическом (16 МПа), сверхкритическом (24 МПа) давлении. Достижения современной науки и техники в области получения новых конструкционных материалов и сталей позволили создать новые типы паровых котлов, работающих на суперсверхкритическом давлении (до 30 и более МПа).

Паровые котлы малой паропроизводительности (до 20 т/ч) выпускаются на низкое и среднее давление пара. Они получили значительное распространение и широко используются для технологических и хозяйственных нужд, входят в состав стационарных и передвижных котельно-отопительных установок.

Котлы средней производительности (до 100 т/ч) – это, как правило, котлы среднего давления с умеренной температурой перегретого пара (425–450°С) – широко используются в качестве источника технологического пара на промышленных предприятиях.

Энергетические паровые котлы выпускаются на среднее и высокое давление пара и имеют паропроизводительность от 100 до 640 т/ч. Эти котлы устанавливаются на небольших теплоэлектроцентралях и промышленных предприятиях и предназначаются для выработки электроэнергии, получения водяного пара или горячей воды для технологических нужд и нужд отопления.

Котлы энергоблоков ТЭС (КЭС и ТЭЦ) имеют паропроизводительность до 3600 т/ч и выпускаются на среднее, высокое, сверхкритическое и суперсверхкритическое давление пара. Они предназначены для обеспечения выработки электроэнергии и теплофикации населенных пунктов.

По типу топочного устройства можно выделить котлы, оснащенные слоевой топкой, камерной топкой, циклонной топкой, вихревой топкой, топкой с кипящим слоем, специальными топками для сжигания специфических видов топлива. Котлы, оснащенные вихревыми топками и топками с кипящим слоем, в последнее время имеют множество модификаций и получают все более широкое распространение. Их преимущество перед котлами с камерными топками состоит в том, что они могут сжигать твердое топливо ухудшенного качества и широкую гамму промышленных и бытовых отходов. При этом для них не требуются системы пылеприготовления. Они имеют меньшую металлоемкость и более высокие экологические показатели.

По способу организации взаимного движения продуктов сгорания и рабочей среды котлы подразделяются на газотрубные и водотрубные. Водотрубные котлы в свою очередь выпускаются нескольких модификаций: барабанные с естественной циркуляцией, сепарационные (безбарабанные) с многократной принудительной циркуляцией и прямоточные котлы. В котлах с естественной циркуляцией циркуляция воды осуществляется за счет разностей ее плотности; для обеспечения принудительной циркуляции используются циркуляционные насосы, а движение среды в прямоточных котлах осуществляется за счет напора, развиваемого питательным насосом.

Развитие типов водотрубных котлов показано на рисунке 2.1.

Отличительной чертой водотрубных барабанных котлов является наличие одного или нескольких барабанов с фиксированной границей раздела между паром и водой.

Важным шагом в развитии конструкций паровых котлов явилось изобретение прямоточных котлов (рис. 2.1, д). Прямоточное движение рабочей среды в паровых котлах предложено в конце XIX века русскими инженерами, в том числе Д.И. Артемьевым, который в 1893 году создал судовой прямоточный котел.

Прямоточные котлы не имеют барабана, в них вода, а затем пароводяная смесь и пар (называемые вместе рабочей средой) последовательно проходят все поверхности нагрева котла. В отличие от барабанного типа прямоточные котлы могут работать и при сверхкритическом давлении рабочей среды.

По типу тяги в газовоздушном тракте паровые котлы разделяются на котлы с уравновешенной тягой и наддувом. В котлах с уравновешенной тягой движение продуктов сгорания по газовоздушному тракту принудительное и осуществляется за счет совместной работы дымососа и дутьевого вентилятора. В котлах с наддувом сопротивление газового тракта в основном преодолевается работой компрессора.

Рис. 2.1. Развитие типов водотрубных котлов: а – цилиндрический; б – камерный горизонтально-водотрубный; в – двухбарабанный вертикальноводотрубный; г – однобарабанный факельный вертикально-водотрубный; д – прямоточный; 1 – топка; 2 – барабан-сепаратор; 3 – нижний барабан; 4 – выход пара; 5 – раздающая водяная камера; 5' – коллектор; 6 – трубы котельных пучков; 6' – трубы настенных экранов; 7 – экономайзер; 8 – пароперегреватель; 8' – настенный ленточный перегреватель; 9 – воздухоподогреватель; 10 – колосниковая решетка; 11 – горелка; 12 – вход воды в котел

По виду сжигаемого органического топлива паровые котлы разделяются на котлы, сжигающие твердое, жидкое, газообразное топливо, а также бытовые отходы, дрова, биомассу.

Для маркирования паровых котлов приняты такие обозначения: П – прямоточный; Е – котел с естественной циркуляцией; Пр – котел с принудительной циркуляцией и т д. Например, типоразмер Е-420-140ГМ означает: паровой котел с естественной циркуляцией для сжигания газа и мазута паропроизводительностью 420 т/ч с давлением 140 кгс/см 2 (14 МПа).
