5.1.4. Вспомогательное оборудование

Вспомогательное оборудование ГЭС и ГАЭС включает системы технического водоснабжения, пневматического хозяйства, масляного хозяйства, откачки воды из проточной части, дренажа и др.

Техническое водоснабжение (ТВ) предназначено для снабжения очищенной водой узлов гидроагрегата и другого оборудования, в том числе направляющих подшипников турбин (насосотурбин), воздухоохладителей или теплообменников генераторов (двигателей-генераторов), маслоохладителей трансформаторов и др.

Пневматическое хозяйство (ПХ) предназначено для обеспечения сжатым воздухом гидросилового, электрического и другого оборудования и обычно включает две системы сжатого воздуха – низкого давления (0,8 МПа) для торможения агрегата, пневмоприводов и др. и высокого давления (4,0 или 6,3 МПа) для зарядки воздухом котлов МНУ, воздушных выключателей, отжатия воздуха из полости рабочего колеса при переводе агрегата в режим синхронного компенсатора или пуске обратимых агрегатов в насосный режим и др. Система ПХ включает компрессоры, воздухосборники и трубопроводы.

Масляное хозяйство (МХ) обеспечивает оборудование турбинным и трансформаторным (изоляционным) маслом, включает емкости для хранения оперативных резервов масла, маслонасосные агрегаты, трубопроводы, аппаратуру для очистки масла.

Система откачки воды (СОВ) предназначена для удаления воды из напорных трубопроводов, проточной части гидромашины (турбинной камеры, отсасывающей трубы), различных емкостей (потерн) зданий ГЭС или ГАЭС при проведении осмотров, ремонтных работ и включает сливные трубопроводы, водоприемную емкость (галерею) и насосные агрегаты для откачки воды в нижний бьеф.

Противопожарные и санитарно-технические устройства. На ГЭС и ГАЭС имеется оборудование с повышенной пожарной и взрывопожарной опасностью. Противопожарные устройства предназначены для обнаружения пожара, сигнализации о нем, а для определенного оборудования (генераторы, трансформаторы и др.) – для автоматического пожаротушения с помощью стационарных водяных и пенных установок. На ГЭС (ГАЭС), как правило, выполняется отдельная система противопожарного водоснабжения. В зданиях ГЭС (ГАЭС) устанавливаются системы питьевого водоснабжения, отопления, вентиляции, кондиционирования воздуха и др.

Механическое оборудование. В состав механического оборудования гидротехнических сооружений (ГТС) входят сороудерживающие решетки, затворы и подъемнотранспортное оборудование, включая краны, подъемники для установки затворов, сороудерживающих решеток, главные краны (мостовые, козловые) для монтажа и ремонта гидросилового оборудования в здании ГЭС (ГАЭС). Затворы, устанавливаемые на водоприемниках, выполняются аварийно-ремонтными (обычно плоскими) для перекрытия водоприемного отверстия и прекращения поступления воды к гидромашине в случае аварии. Их закрытие или открытие может выполняться кранами или при помощи индивидуальных подъемных механизмов (лебедок, гидроприводов) с дистанционным управлением (быстродействующие аварийно-ремонтные затворы).

Ремонтные плоские затворы выполняются на водоприемниках и отсасывающих трубах и устанавливаются обычно кранами.

В деривационных ГЭС при подключении к одному водоводу нескольких агрегатов или при высоких напорах (более 200 м) перед спиральной камерой гидромашины устанавливаются оперативные предтурбинные затворы (дисковые или шаровые затворы с гидроприводом), обеспечивающие защиту агрегата от разгона, направляющего аппарата – от кавитации при высоких напорах, а также являющиеся последней ступенью противоаварийной защиты агрегата. Эти затворы закрываются при остановке и открываются при пуске агрегата. В последнее время также находят применение гидромашины со встроенным кольцевым затвором, выполняемым между статорными колоннами и направляющим аппаратом.

Предтурбинные оперативные затворы в зависимости от конструктивного исполнения (типа) применяются при напорах в диапазоне 50–800 м и выше.

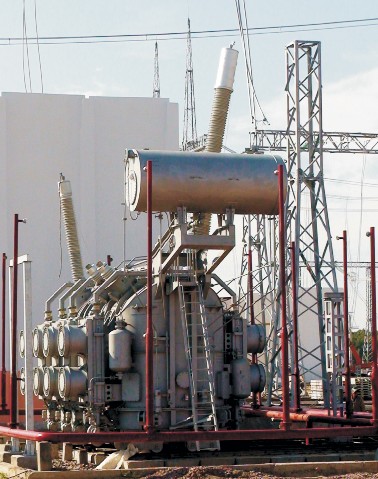

Автотрансформатор 1000 МВ·А 750/330 кВ подстанции «Киевская»
