Раздел 17. Создания первых ядерных реакторов

В истории создания ядерных реакторов можно проследить три этапа. На первом этапе определились необходимые и достаточные условия протекания самоподдерживающейся цепной ядерной реакции деления. На втором этапе были установлены все физические эффекты, способствующие и препятствующие протеканию самоподдерживающейся цепной ядерной реакции деления, т.е. ускоряющие и замедляющие этот процесс. И, наконец, были проведены количественные расчеты, касающиеся конструкции реактора и протекающих в нем процессов.

Создание ядерных реакторов было решением одной из составных задач общей атомной проблемы.

Первый в мире реактор СР-1 (Chicago Physics) был спроектирован и сконструирован Э.Ферми в сотрудничестве с Андерсоном, Цинном, Л. Вудс и Дж. Вайлем и размещался в теннисном зале под трибунами стадиона Чикагского университета. Реактор начал работать 2 декабря 1942 г. при расчетной начальной мощности 0,5 Вт. В первый урановый реактор СР-1 было загружено 6 т металлического урана и некоторое количество (точно не известно) окиси урана из-за недостатка урана в чистом виде.

Реактор должен был иметь сферическую форму и составлялся из горизонтальных слоев блочного графита, которые располагались между подобными же слоями из перемежающихся блоков графита и урана, охлаждаемых воздухом. Критическое состояние реактора, при котором потеря нейтронов компенсировалась их производством (созданием), было достигнуто, когда сферу построили на три четверти, в результате чего реактор так и не получил окончательной формы правильного шара.

Через 12 дней мощность была доведена до 200 Вт и дальнейшее повышение мощности сочли рискованным из-за генерированного установкой опасного излучения. Реактор переместили за пределы города в Аргоннскую лабораторию, где он был снова смонтирован и снабжен защитным экраном.

Реактор регулировался вручную при помощи кадмиевых стержней, поглощающих избыток нейтронов и расположенных в специальных каналах. Кроме того, были предусмотрены два аварийных стержня и стержень автоматического управления.

Первая опытная установка позволила провести экспериментальное исследование процесса получения плутония, которое привело к заключению, что этот способ дает реальную возможность его изготовления в количествах, достаточных для создания атомной бомбы. В 1943 г. в Аргоннской национальной лаборатории для экспериментальных исследований был построен точно такой же реактор СР-2 (рис.17.1), но с критическим размером в форме куба, а в 1944 г. – еще один реактор СР-3 (рис. 17.2), в котором замедлителем служила тяжелая вода, что позволило значительно уменьшить размеры реактора по сравнению с предыдущими.

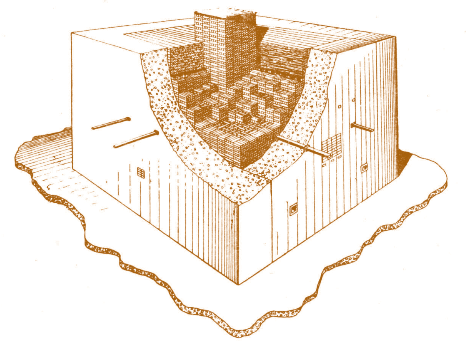

Рис. 17.1. Аргоннский реактор СР-2

В графитовом кубе реактора СР-2 были расположены в виде решетки блоки урана или его окиси. Графитовые блоки выполняли одновременно роль замедлителя и строительного материала реактора, имели квадратное поперечное сечение со стороной 10,5 см и были неодинаковыми по длине, которая в большинстве случаев составляла 39,9 см. В некоторых блоках были сделаны два симметрично расположенных отверстия с расстоянием между центрами 21 см. В эти отверстия вставлялись урановые блоки в виде цилиндров диаметром 5,7 см и весом около 2,7 кг. Реактор, сложенный из перемежающихся горизонтальных слоев из графитовых блоков с ураном и без урана (прокладок), достиг критического состояния во время укладки 50-го слоя. Затем наверху уложили четыре дополнительных слоя чистых графитовых блоков, исполняющих функцию отражателя нейтронов, затем слой свинца толщиной 15,2 см и слой дерева толщиной 3,3 м. Боковую поверхность реактора окружили аналогичной защитой. Наружные размеры реактора составляли: ширина – 10 м, высота – 7 м, а общий вес превышал 1400 т. Реактор содержал 3200 блоков металлического урана и 14500 блоков окиси урана, что эквивалентно примерно 52 т урана. Графитовая часть реактора весила около 472 т. Металлический уран располагался в центре реактора и образовывал центральную решетку шириной 4,3 м, глубиной 3,3 м и высотой 3,3 м, находившуюся между 16-м и 18-м слоями реактора. Блоки окиси урана распределялись по внешней части активной зоны реактора, где поток нейтронов меньше и поэтому слабее паразитное поглощение нейтронов кислородом.

Из-за отсутствия системы охлаждения максимальная безопасная мощность реактора составляла 200 Вт, но на короткое время мощность можно было повышать до 100 кВт. В реакторе использовались пять управляющих стержней длиной 5,6 м из бронзы, покрытые кадмием. Три из этих стержней были аварийными, один стержень служил для грубой регулировки и еще один для точной регулировки потока нейтронов и мощности реактора.

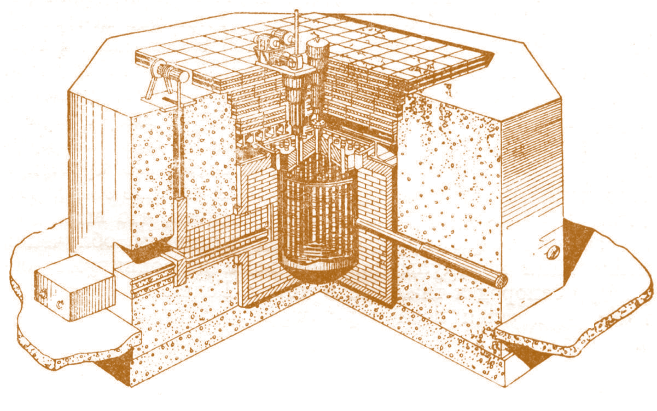

Рис. 17.2. Аргоннский реактор СР-Здание реактора Ф-1 в Москве (Лаборатория № 2 – ныне Российский научный центр «Курчатовский институт»)

Здание реактора Ф 1 в Москве (Лаборатория № 2 – сейчас Росийский научный центр «Курчатовский институт»)В конце 1945 г. в Москве на территории Лаборатории № 2 АН СССР было начато строительство здания для физического реактора Ф-1, а в начале 1946 г. началось проектирование первого промышленного реактора и связанного с ним плутониевого комбината в Челябинске-40. В декабре 1946 г. на исследовательском уран-графитовом реакторе Ф-1 под руководством И.В. Курчатова была впервые в Европе осуществлена самоподдерживающая цепная реакция. Пуск реактора Ф-1, который до сих пор служит науке, дал возможность измерить необходимые ядерные константы, выбрать оптимальную конструкцию первого промышленного реактора, исследовать вопросы регулирования и радиационной безопасности.

В историю физики ХХ века вошел и первый в Европе ядерный реактор, созданный в СССР и испытанный лично И.В. Курчатовым в декабре 1946 года. Его мощность достигала уже 4000 кВт, что давало возможность на базе полученного опыта создавать промышленные реакторы. Сам реактор располагался в бетонированном котловане, на дно которого были уложены восемь слоев графитовых брусков. Над ними укладывались слои с отверстиями-гнездами, куда были вставлены блоки из урана. Были также сделаны три канала для кадмиевых стержней, обеспечивающих регулирование реакции и ее аварийную остановку, и ряд горизонтальных каналов различной формы и размеров для измерительной аппаратуры и экспериментальных целей. Общее число слоев из графитовых брусков составило шестьдесят два.

В 1947 году на этом реакторе удалось получить первые дозы не встречающегося в природе плутония, являющегося, подобно урану, ядерным горючим, притом в количествах, достаточных для изучения основных физических характеристик его ядра. Первый в СССР промышленный реактор для получения плутония был запущен Курчатовым в июне 1948 года.

В середине 40-х годов ХХ века в Лос-Аламосской научной лаборатории (США) была поставлена задача создания опытного быстрого реактора с плутониевым топливом, демонстрирующего возможность производства электроэнергии. Этот реактор под названием «Клементина» имел объём активной зоны, состоящей из металлического плутония, 2,5 л и охлаждался ртутью. Сборка реактора началась в 1946 г., критичность была достигнута в ноябре 1946 г. Энергетический пуск состоялся в марте 1949 г. Реактор работал на мощности 25 кВт (тепл.).

В рамках Манхэттенского проекта (секретного плана создания американской бомбы) вся работа по разделению изотопов урана была поручена лаборатории известного американского физика Э. Лоуренса. В своем докладе правительству США в июле 1941 г. Лоуренс писал: «Открылась новая чрезвычайно важная возможность для использования цепной реакции с неразделёнными изотопами [урана]. По-видимому, если бы цепная реакция была осуществлена, можно было бы вести её … в течение некоторого периода времени специально для производства элемента с атомным номером 94 [плутония]… Если бы имелись в распоряжении… большие количества этого элемента, то, вероятно, можно было бы осуществить цепную реакцию на быстрых нейтронах. В такой реакции энергия освобождалась бы со скоростью взрыва, и соответствующая система могла бы быть охарактеризована… как «сверхбомба»».

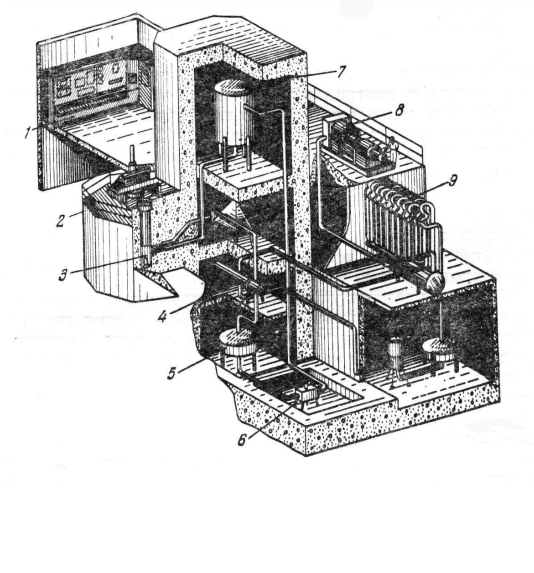

Рис. 17.3. Схема теплопередачи в реакторе EBR: 1 – пульт управления; 2 – защитный экран; 3 – активная зона реактора; 4 – теплообменник; 5 – приемный бак; 6 – электромагнитный насос; 7 – питающий резервуар; 8 – турбогенератор; 9 – паровой котел

Реактор «Клементина» был первым реактором на быстрых нейтронах, а также первым, в котором в качестве топлива использовался плутоний-239. Активная зона в виде цилиндра высотой 15 см и диаметром 15 см состояла из вертикальных топливных стержней в стальной оболочке. Замедлитель, естественно, отсутствовал. Отражателем служили металлический уран и сталь. Ртутный теплоноситель обладал пренебрежимо малым сечением захвата медленных нейтронов. Управление реактором осуществлялось при помощи стержней, удаляющих некоторое количество урана из отражателя, так как бор или кадмий, используемые в реакторах на тепловых нейтронах, непригодны для реакторов на быстрых нейтронах.

В Аргоннской национальной лаборатории (США) независимо от описанных исследований проводились работы по созданию экспериментального реактора-размножителя EBR-1 на быстрых нейтронах. Главной целью этого проекта была проверка концепции атомной электростанции с реактором на быстрых нейтронах в качестве энергетического блока. К созданию реактора приступили в 1951 г., а критичность была достигнута в августе 1951 г. В декабре 1951 г. впервые за счёт ядерной энергии был получен электрический ток при мощности реактора 200 кВт (эл.). Топливные элементы реактора представляли собой трубки из нержавеющей стали, содержащие высокообогащенный металлический уран, охлаждение активной зоны осуществлялось прокачиванием через нее сплава натрия и калия (рис.17.3). Отражатель состоял из двух частей: нескольких стержней природного металлического урана, окружающих активную зону, и нескольких клинообразных блоков из того же материала. Управление реактором осуществлялось введением стержней металлического урана во внешний отражатель и выведением их из него.

Реактор одновременно вырабатывал энергию, выделяющуюся при делении под действием быстрых нейтронов, и воспроизводил делящийся материал. Строго говоря, реактор-размножитель должен использовать тот же делящийся материал, который в нем производится, например плутоний-239 в реакторах с ураном-238 в качестве сырья для производства вторичного топливного материала (плутония). Однако в настоящее время в качестве делящегося материала во многих реакторах на быстрых нейтронах используют уран-235. В реакторах на быстрых нейтронах теплоноситель не должен содержать элементов с малым массовым числом, так как они будут замедлять нейтроны. Интенсивный отвод тепла из активной зоны малого размера требует теплоносителя с исключительно высокими теплоотводящими свойствами.

Только одно вещество – жидкий натрий – удовлетворяет этим условиям.

Анализ топливных материалов отражателя реактора EBR-1 после его работы в течение некоторого времени показал, что достигнутый коэффициент воспроизводства, т.е. отношение количества полученного плутония-239 к количеству израсходованного урана-235, несколько превышает 100%. Поскольку условия в реакторе не были идеальными, то посчитали, что воспроизводство плутония-239 должно быть практически выгодно. Это было подтверждено в Великобритании экспериментами на реакторе на быстрых нейтронах очень малой мощности (2 Вт), в котором топливом служил плутоний-239. Было обнаружено, что на каждое разделившееся ядро плутония приходится примерно два вновь образовавшихся. Таким образом, выигрыш при воспроизводстве получается довольно значительным. В конечном счете таким реакторам должна принадлежать главная роль в программе развития ядерной энергетики.
