3.1. Ядерные реакторы на морских судах

Ядерно-энергетические установки (ЯЭУ) позволяют придать морским судам качества, недостижимые при использовании судовых энергетических установок, работающих на ископаемом топливе. Прежде всего это неограниченный район плавания при работе на большой мощности, более высокая скорость и длительная автономность. Применение ЯЭУ повышает общую производительность грузовых судов всех типов за счет снижения полной массы энергетической установки, которая включает в себя массу самой энергетической установки и массу топлива для нее. Запасаемое на рейс топливо составляет 15% массы перевозимого груза, что равнозначно 10000 тонн для грузового судна с мощностью на винтах 40–60 МВт.

На морских судах принципиально могут быть применены ЯЭУ с реактором любого освоенного типа с использованием паротурбинного или газотурбинного цикла. Наибольшее распространение получили двухконтурные ЯЭУ с водо-водяными реакторами под давлением, поскольку они наиболее отработаны, компактны, просты в управлении, характеризуются устойчивостью к качке и дифферентам. Такими установками оборудованы атомные ледоколы России «Ленин», «Арктика», «Сибирь», «Ямал», «Россия», «50 лет Победы» и зарубежные транспортные суда «Саванна» (США), «Отто Ган» (Германия), «Муцу» (Япония). На кораблях военно-морского флота высокоразвитых стран мира чаще всего используют ядерные энергетические реакторы на быстрых или промежуточных нейтронах (с энергией в интервале 1–1000 эВ), активная зона которых охлаждается жидким натрием или жидким свинцом (или его сплавами). Эти реакторы при равной с другими типами реакторов мощности имеют наименьшие габариты, а высокая температура жидкометаллического теплоносителя (~ 600°С) обеспечивает эффективность ЯЭУ порядка 40%. По данным зарубежной печати в составе ВМФ США действуют около 130 атомных подводных лодок и свыше 10 атомных надводных кораблей (рис. 3.1).

Американский атомный авианосец «Рональд Рейган» был спущен на воду 4 марта 2001 года и вошел в боевой состав флота 12 июля 2003 года. Мощность его четырехвальной ядерной энергетической установки 205,8 МВт (280000 л.с.) – два водо-водяных реактора A4W/A1G. Авианосец имеет такие основные тактико-технические характеристики: полное водоизмещение 98000 т, длина 334 м, ширина 40,8 м, осадка 11,9 м, наибольшая ширина полетной палубы 78 м, скорость полного хода его составляет более 54,5 км/ч (30 узлов).

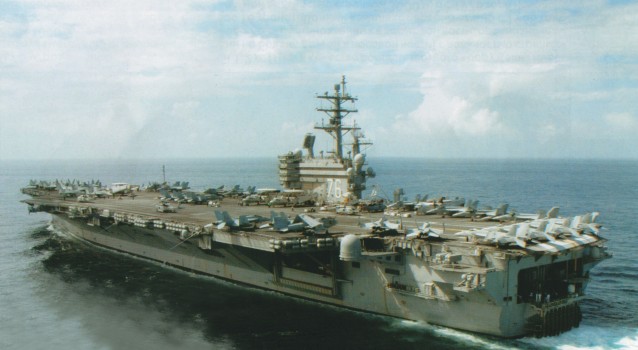

Рис. 3.1. Американский атомный авианосец «Рональд Рейган»

Разработка высокотемпературных газоохлаждаемых реакторов (ВТГР) с температурой газа на выходе из активной зоны порядка 1000 К (по Кельвину) создает перспективы использования ядерно-энергетических установок, работающих по замкнутому или разомкнутому газотурбинному циклу. По сравнению с паротурбинными установками с ядерным реактором они обладают:

• более высоким к.п.д. преобразования тепловой энергии в механическую;
• меньшими массогабаритными параметрами;
• возможностью использования в одноконтурных установках в качестве рабочего тела различных газов;
• упрощенным регулированием мощности изменением давления в контуре с сохранением высокого к.п.д. в широком интервале нагрузок;
• незначительной потребностью в охлаждающей воде и отсутствием специальной водоподготовки;
• легкостью запуска турбоустановки при любой температуре и быстротой принятия нагрузки.

Таблица 3.1 Характеристики ядерного реактора МАРС-С

Наиболее экономичны в тепловом отношении и безусловно перспективны для использования в мощных транспортных ядерно-энергетических установках термодинамические циклы газотурбинных установок с регенерацией и промежуточным охлаждением газа. Одним из важных преимуществ некоторых типов высокотемпературных реакторов является возможность загрузки топлива на весь период эксплуатации судна, т.е. примерно на 25 лет. Ядерный реактор с теплоносителем из расплава солей и топливными элементами на основе микротвэлов МАРС-С (табл. 3.1) в комбинации с газотурбинной установкой (ГТУ), использующей в качестве рабочего тела атмосферный воздух, обеспечивает безопасную высокоэкономичную эксплуатацию ледоколов и судов ледового плавания.

Контур циркуляции расплавно-солевого теплоносителя включает активную зону реактора, боковой кольцевой и нижний торцевой отражатели, насосы, теплообменники соль–воздух. Материалом отражателя является циркулирующий расплавно-солевой теплоноситель (LiF–BeF2). Активная зона реактора состоит из графитовых тепловыделяющих сборок (ТВС) гексагональной формы размером под ключ 36 см. В ТВС в гексагональной решетке с шагом 3,5 см размещены 60 каналов диаметром 1,7 см для топлива и 31 канал диаметром 4 см для теплоносителя. В каналах для топлива располагаются топливные компакты-микротвэлы в графитовой матрице, объемная доля микротвэлов в топливном компакте составляет 33%.

Рис. 3.2. Схема энергетической установки ледокола: 1 – активная зона реактора; 2 – теплообменник топливо–соль; 3 – теплообменник соль–воздух; 4 – электрогенератор; 5 – газовая турбина; 6 – компрессор; 7 – регенеративный подогреватель; 8 – циркуляционный насос

Энергетическая установка ледокола (рис. 3.2) состоит из двух реакторов типа МАРС-С, двух газотурбинных двигателей с генераторами мощностью по 45 МВт. Мощность двух ГТУ при температуре 50°С и –50°С составляет 72,90 и 108 МВт, к.п.д. при этом равен 24, 30 и 36%. Для повышения эффективности применен предварительный подогрев воздуха с помощью двух регенераторов, по одному на каждую ГТУ. Атмосферный воздух поступает на вход компрессора 6 газовой турбины, затем из компрессора в регенератор 7, где происходит его предварительный нагрев, и далее из регенератора в теплообменник соль–воздух 3 реактора. Расплав соли температурой ~750°С циркулирует с помощью насоса 8. В теплообменниках воздух нагревается до ~ 700°С. Нагретый воздух поступает на вход газовой турбины 5, которая приводит во вращение электрогенератор 4. С выхода газовой турбины горячий воздух температурой 550°С поступает в регенератор 7, где нагревает поступающий от компрессора 5 воздух, и затем с более низкой температурой выбрасывается в атмосферу.

В ходовом режиме основным потребителем электроэнергии является гребная электрическая установка, в состав которой входят три гребных двухобмоточных трехфазных электродвигателя синхронного типа мощностью по 32 МВт с напряжением 10,5 кВ. Такие мощные ядерно-энергетические установки с газовыми турбинами находят применение не только на ледоколах и военных судах, но и на пассажирских лайнерах.

Тепловые схемы действующих и проектируемых судовых ЯЭУ подчинены главным образом условиям обеспечения различных режимов работы для маневрирования, необходимых ходовых качеств, надежности и безопасности работы.

В качестве главных судовых двигателей ЯЭУ используются многоступенчатые турбины. К судовым турбинам предъявляются жесткие требования по массогабаритным соотношениям. Они работают в более широком диапазоне возможного изменения нагрузок. Судовые турбины работают на электрический генератор, а далее привод винтовой группы осуществляется от электродвигателей; возможна передача вращения турбины через редуктор непосредственно на движитель – гребные винты. В первом случае, по существу, речь идет об электростанции и условия работы отличаются от стационарных частыми и значительными изменениями нагрузки. При механической передаче в системе турбина–редуктор–движитель один из элементов должен быть реверсивным для обеспечения заднего хода судна. На транспортных судах, находящихся в длительных рейсах, главная турбина с гребной установкой связана обычно механической передачей. На ледоколах и атомных подводных лодках в связи с большими динамическими нагрузками применяется электрическая передача. Например, на ледоколе «Арктика» переменный ток, вырабатываемый шестью генераторами, преобразуется кремниевыми выпрямителями в постоянный ток, который поступает на три гребных двигателя постоянного тока каждый мощностью 16000 кВт (22000 л.с.).

На всех построенных надводных судах в ЯЭУ применяется среднее (по корпусу судна) расположение судовой энергетической установки. Это приводит к лучшей устойчивости судна и меньшей уязвимости ЯЭУ при авариях. Кормовое расположение судовых энергетических установок встречается в проектах танкеров, рудовозов и т.д.

Для крупнотоннажных судов с большим радиусом действия перспективны энергетические установки, работающие на ядерном топливе. Создание и широкое использование таких судов радикально изменит всю организацию и экономику морских перевозок.

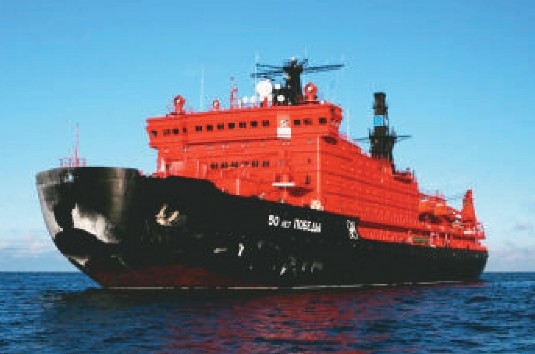

«50 лет Победы» – крупнейший в мире атомный ледокол

Этот атомный ледокол заложен 4 октября 1989 года под названием «Урал», а в 1995-м, уже спущенный на воду, он получил имя «50 лет Победы». После успешного проведения государственных ходовых испытаний атомоход был введен в эксплуатацию и 23 марта 2007 года на нем подняли российский флаг. Атомоход «50 лет Победы» стал уникальным кораблем не только российского, но и мирового ледокольного флота. Длина – 159 метров, ширина – 30, водоизмещение – 25 тысяч тонн, скорость – 32,7 км/ч (18 узлов). Наибольшая толщина ледяных полей, которую он может одолеть, – 2,8 метра (это высота современной квартиры от пола до потолка). Ледокол оснащен двумя атомными энергетическими установками, имеет систему защиты «Антитеррор», снабжен экологическим отсеком с новейшим оборудованием для сбора и утилизации отходов, образующихся при работе судна. Мощность трех валов – 75000 л. с. (55,2 МВт).
