3.2. Космические ядерно-энергетические установки

Энергетическая установка является одной из важнейших систем космических аппаратов. Энергия, вырабатываемая энергетической установкой, идет на питание системы управления движением космического аппарата, автоматикой маршевой двигательной установки, двигателей ориентации и стабилизации космического аппарата, систем радиосвязи и телеметрической системы, термостатирования жилых и приборных отсеков, систем жизнедеятельности и т.д. Технологии получения электроэнергии в космических аппаратах развивались последовательно от обычной аккумуляторной батареи («Спутник-1», СССР, 1957 г.), солнечных батарей (беспилотный космический аппарат «Авангард-1», США, 1958 г.), радиоизотопных генераторов (навигационный беспилотный космический аппарат ВМФ США «Транзит-IV» в 1961 г.) до электрохимических генераторов с водородно-кислородными топливными элементами (пилотируемый орбитальный космический аппарат «Джемини», США, 1963 г.).

В начале 1960-х годов американские специалисты экспериментировали с компактными ядерными реакторами, оборудованными турбогенераторами для превращения тепловой энергии в электрическую. Они столкнулись с низкой надежностью, большими габаритами и крупными финансовыми затратами и ограничились сравнительно простыми радиоизотопными генераторами с полупроводниковыми термоэлектрическими преобразователями (аппараты дальнего космоса от «Пионеров» до «Кассини»). В СССР внимание сконцентрировали на ядерных реакторах, в активную зону которых были встроены термоэлектрические и термоэмиссионные преобразователи тепловой энергии в электрическую, что позволило резко уменьшить габариты и массу радиатора-излучателя для сброса тепла в окружающее космическое пространство при довольно высоком к.п.д. энергетической установки. В 1960-е годы были разработаны, испытаны и включены в эксплуатацию ядерные реакторы «Бук» (с термоэлектрическими преобразователями мощностью 3 кВт) и «Тополь» (более известен как «Топаз», с термоэмиссионным преобразователем мощностью 5 кВт). Первый спутник с

«Буком» был выведен на околоземную орбиту в 1970 г., а в период до 1988 г. были запущены 32 космических аппарата с таким ядерным реактором. В 1987 г. на орбиту были выведены два спутника с «Топазом». В США в 1965 г. был запущен единственный спутник с ядерным реактором SNAP-10A с термоэмаэлектрическим преобразователем мощностью 0,5 кВт, после чего работы по ядерной космической энергетике в США прекратились до 2002 г. В этот период в США после завершения программы «Джемини» в 1966 г. осуществляли программу «Аполлон» (1966–1973 гг.) с высадкой на Луну шести экспедиций и установкой там научной аппаратуры с радиоизотопными генераторами энергии. С 1977 г. и до настоящего времени в США реализуется программа «Спейс Шаттл». В пилотируемых космических аппаратах «Джемини», «Аполлон» и «Спейс Шаттл» энергоустановкой являются электрохимические генераторы с водородно-кислородными топливными элементами.

Усложнение программ космических полетов требовало увеличения электрической мощности бортовых систем космических аппаратов и в ~ 1975 г. величина электрической мощности энергетической установки превысила 10 кВт – границу, начиная с которой целесообразно использовать энергетические установки с ядерным реактором (рис. 3.3).

С 1990-х годов возникла потребность в энергетических установках, имеющих длительный ресурс непрерывной работы (5–10 лет) и уровень электрической мощности, повышенный до 100 кВт (таблица 3.2). Эту потребность могут удовлетворить только энергетические установки с ядерным реактором, которые обладают существенно меньшей массой в расчете на единицу вырабатываемой энергии (кг/кВт).

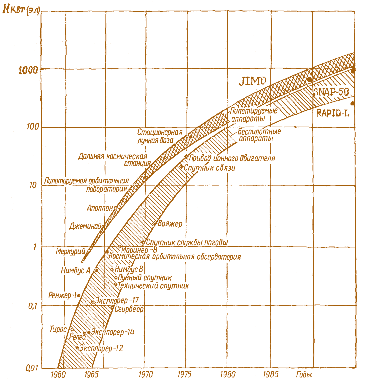

Рис. 3.3. Рост электрической мощности источников энергии на спутниках Земли и космических ракетах США по годам

Ядерные реакторы с различными системами преобразования энергии в настоящее время практически единственные источники энергии, способные полностью удовлетворить все уровни функционирования систем космического базирования.

В энергетических системах космического базирования для преобразования тепловой энергии ядерного реактора в электрическую используются: термоэмиссионные преобразователи (ТЭП); термоэлектрические генераторы (ТЭГ); магнитно-гидродинамические генераторы (МГД); электрические генераторы машинного типа.

В установке ТЭП тепловая энергия реактора используется для нагрева катода. ТЭП может быть выносным (рис. 3.4, а) и встроенным в ядерный реактор. В последнем случае говорят о реакторах-генераторах. Использование реакторов-генераторов является одним из перспективных направлений ядерной энергетики, особенно космической.

В настоящее время ресурс работы этих преобразователей составляет 20 лет при относительно небольшом к.п.д. (около 10–15%).

В установках с ТЭГ тепловая энергия реактора используется для нагрева горячих спаев разнородных электродов (рис. 3.4, б). В цепи, содержащей горячие и холодные спаи разнородных проводников, возникает электрический ток, который отдается потребителю. ТЭГ может быть выносным или встроенным в реактор. Основная область применения ТЭГ – космические системы малой мощности (достигнутый к.п.д. около 3%).

В установках с МГД-генератором используется явление возбуждения электрического тока при движении проводника в магнитном поле. Проводником служит нагретый в реакторе до высоких температур поток ионизированного газа.

В реакторе (рис. 3.4, в) газ нагревается до температуры 3000 К (по Кельвину), в рабочее тело вводятся ионизирующие добавки для увеличения степени ионизации. На выходе из МГД-генератора газ циркулятором возвращается в реактор. Основные недостатки установок с МГД-генератором – низкий к.п.д. (~10%) и громоздкость оборудования.



Таблица 3.2 Уровни энергопотребления систем космического базирования

Навигация и метеослужба, кВт	1–30
Коммуникации (телевидение, связь), кВт	1–300
Радиолокационные станции, кВт	5–100
Спутники разведки и наблюдения, кВт	30–100
Ядерные ракетные двигатели для межпланетных и орбитальных перемещений, кВт	>100
Космические станции, МВт	0,1–200
Станции на Луне, МВт	0,1–200
Лазерное оружие, МВт	10–100
Пучковое оружие, МВт	10–600

Принципиальная схема ТЭП представлена на рис. 3.4, а. В вакуумной камере размещены два электрода – катод и анод. К катоду подводится тепловая мощность N 1. Подведенная теплота вызывает эмиссию электронов с поверхности катода, электроны попадают на анод, совершая работу по перемещению электрических зарядов и создавая разность потенциалов, которая при замыкании внешней цепи вызывает электрический ток, способный совершать работу на внешней нагрузке. Электроны, попадая на анод, отдают ему свою энергию и нагревают его. Чтобы поддержать разность температур, анод нужно охлаждать.

Одновременно с прямым током электронов от катода к аноду существует обратный ток вследствие эмиссии электронов с анода.

Плотность тока эмиссии электронов J с катода очень сильно зависит от температуры Т к и работы выхода электронов ϕ к из материала катода, описываемой уравнением Ричардсона–Дешмана (В – константа Ричардсона).

Однако в общем случае плотность тока J зависит не только от этих величин, но и от температуры Та и работы выхода ϕ а электронов из материала анода, расстояния между электродами и удельной площади излучателя F/Q для сброса тепла в окружающее пространство в соответствии с законом Стефана–Больцмана:

Q= F εσ Т 4,

где ε – излучательная способность тела излучателя; σ – постоянная Стефана–Больцмана.

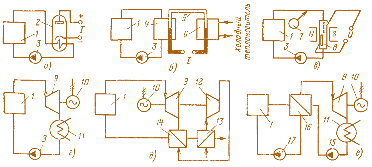

Рис. 3.4. Одноконтурные ЯЭУ с ТЭП (а), ТЭГ (б), МГД-преобразователем (в), машинным электрогенератором с паровой (г) и газовой (д) турбиной и двухконтурная ЯЭУ с машинным электрогенератором с паровой турбиной (е): 1 – ядерный реактор; 2 – ТЭП; 3 – циркулятор; 4 – горячий спай; 5 – ТЭГ; 6 – холодный спай; 7 – ионизирующие добавки; 8 – МГД-генератор; 9 – турбина; 10 – электрогенератор; 11 – конденсатор; 12 – компрессор (циркулятор); 13 – концевой холодильник; 14 – регенеративный теплообменник; 15, 17 – циркуляторы первого и второго контуров; 16 – парогенератор

Теория не дает строгой аналитической зависимости величины к.п.д. термоэмиссионного преобразователя тепловой энергии η от вышеприведенных параметров. Экспериментально измеренные зависимости и расчеты обнаружили, что максимальное значение η = f (Т а / Т к) практически совпадает с минимумом удельной площади излуча теля-холодильника установки F x / N (N – мощность установки) и оптимальное соотношение (Т а / Т к) составляет примерно 0,5–0,6.

Для оптимальных по к.п.д. режимов

где А = q тепл / q л – отношение собственных тепловых потерь из-за перетечек тепла в элементах конструкции термоэлектрического преобразователя q тепл =(Т к – Т а) Σ (s λ / lF k) к теплоотводу с катода излучением

q л = F k εσ · T k [1–(T а / Т к) ].



Здесь l – толщина, s – поперечное сечение и λ – коэффициент теплопроводности материалов элементов конструкции ТЭП.

Величины работ выхода электронов ϕ к и ϕ а катода и анода зависят в первую очередь от природы материала и температуры электродов. Для чистых металлов, способных выдержать высокую температуру и сохранить работоспособность, работа выхода имеет следующие значения: для вольфрама – 4,52 эВ; молибдена – 4,29 эВ; тантала – 4,1 эВ. Электрическая мощность термоэмиссионного преобразователя равна N= F к J U, где F k – площадь катода и U ≈ 0,5(ϕ к – ϕ а).

Пространственный отрицательный заряд, образуемый электронным облаком между катодом и анодом, препятствует уходу электронов с катода. Это одна из основных проблем, которую необходимо решать при создании ТЭП. Один из способов уменьшения пространственного заряда электронов – максимальное сближение катода и анода в глубоком вакууме. Но при этом зазор между ними становится настолько малым, что его невозможно реализовать в мощных установках при высокой температуре электродов (например при давлении 10 - 5 Па необходима ширина зазора 0,01–0,15 мм). Второй способ – введение в зазор положительных ионов, небольшая концентрация которых компенсирует отрицательный пространственный заряд. Для этого в зазор вводится цезий, обладающий наименьшим потенциалом ионизации (3,88 эВ), из которого непосредственно в зазоре между катодом и анодом в процессе поверхностной ионизации возникают положительные ионы, компенсирующие отрицательный заряд облака электронов у анода. Введение цезия позволяет увеличить зазор между анодом и катодом до выполнимых технически размеров. При этом может быть использовано несколько режимов работы ТЭП по давлению цезия в межэлектродном пространстве: квазивакуумный режим (давление 10 - 2 –10 - 1 Па, зазор – 0,15–0,30 мм); диффузионный (давление 10 2 –10 3 Па, зазор – 1,0–1,5 мм) и дуговой режим, когда плотность тока возрастает до величины, при которой возбуждается объемная ионизация с образованием электрической дуги. Используется в основном этот режим (рис. 3.5 и 3.6).

Для работы термоэлектрического генератора (ТЭГ) требуется источник теплоты мощностью N 1 с температурой Т 1 и холодильник для сброса теплоты мощностью N2 и температурой Т2. Работа ТЭГ основана на использовании эффектов Зеебека, Пелтье и Томпсона.

Соприкосновение двух твердых проводников с разной работой выхода электронов приводит к обмену электронами до наступления термодинамического равновесия: потоки электронов в обоих направлениях становятся равными, так как проводники заряжаются. Проводник с меньшей работой выхода заряжается положительно, а с большей – отрицательно. Установившаяся контактная разность потенциалов равна разности работ выхода электронов из материалов проводников, отнесенной к заряду электрона. Контактная разность потенциалов может достигать нескольких вольт, она зависит от строения проводника и состояния его поверхности.

Рис. 3.5. Схема термоэмиссионного преобразователя; К – катод, или эмиттер; А – анод, или коллектор; R – внешняя нагрузка; Qк– тепло, подводимое к катоду; QA– тепло, отводимое от анода; 1 – атомы цезия; 2 – ионы цезия; 3 – электроны

Рис. 3.6. Схема термоэмисионного (термоэлектронного) элемента генератора: 1 – катод; 2 – межэлектродный зазор; 3 – анод; 4 – электроизоляция; 5 – теплопровод; 6 – теплоноситель; 7 – тепловыделяющий элемент

Поэтому контактную разность потенциалов можно изменять обработкой поверхностей – покрытиями, адсорбцией, сплавлением с другими металлами, а для полупроводников – введением примесей. Электрическая цепь, состоящая из двух различных проводников, называется «термоэлементом», или «термопарой». Величина термоэдс (термоэлектродвижущей силы) зависит от температур горячего Т 2 контакта и материалов проводников. Примером термоэлектрического элемента является обычная термопара (рис. 3.7).



Рис. 3.8. Принципиальная схема термоэлектрического генератора: 1 – полупроводник n-типа; 2 – полупроводник p-типа; 3 – коммуникационная металлическая пластина; R – нагрузка (потребитель электроэнергии); I – ток через нагрузку



Рис. 3.7. Термоэлемент

Термопара состоит из двух проводников – меди и константана (сплава меди и никеля). Один из контактов находится при температуре t 1, которую требуется измерить, а другой – при известной постоянной температуре t 0 смеси воды и льда.

По величине электродвижущей силы, измеряемой гальванометром, можно с высокой точностью определить величину t 1 в диапазоне температур от нескольких градусов до ~2800 К.

Если составить электрическую цепь из таких элементов, то получится термоэлектрический генератор. Термоэдс из металлических проводников обычно мала и достигает значений 5–60 мкВ/К. Эдс термопары из полупроводников значительно (в ~ 10 раз) выше. В полупроводниках концентрация электронов растет с увеличением температуры, поэтому возникает поток электронов от горячего конца к холодному, на холодном конце накапливается отрицательный заряд, а на горячем остается нескомпенсированный положительный заряд. В «дырочных» полупроводниках (р -типа) на холодном контакте скапливаются «дырки», а на горячем остается нескомпенсированный отрицательный заряд. В термоэлементе, состоящем из «дырочного» и электронного полупроводников, термоэдс складывается (рис. 3.8). При включении внешней нагрузки R возникает электродвижущая сила, пропорциональная разности температур холодного и горячего «стыков»:





где – коэффициент дифференциальной термоэдс проводников а и b.

Термогенератор работает в электрической цепи с определенным соотношением внешнего R и внутреннего r сопротивлений, которые определяют силу тока I в цепи, m = R / r при величине создаваемого ячейкой термоэлектрической системы напряжения на нагрузке R U = IR = α (T 1 – T 2)· m /(m +1), а полезная мощность ячейки

где Z = α / λρ – коэффициент добротности системы (λ –коэффициент теплопроводности, ρ – удельное сопротивление).

Коэффициент полезного действия термогенератора





где η т – идеальный термический к.п.д., η т η =(Т 1 – Т 2 / Т 1), к.п.д. электрической системы η э л =(m опт –1)/(m опт + Т 2 / Т 1).

Удельная площадь излучателя F / N для сброса тепла в окружающее космическое пространство



 или



Зависимость величины N/F от отношения температур имеет оптимум, который соответствует значению Т 2 / Т 1 =3/4, поэтому идеальный к.п.д. термогенераторной установки η ид =0,25. Чем выше температура Т 1, тем меньше удельная площадь излучателя и поэтому меньше вес космической установки. Однако в любой тепловой машине основным ограничением является предельно допустимая максимальная температура в цикле. Поэтому выбор оптимального отношения температур Т 2 / Т 1 всегда проводится изменением величины Т 2 при постоянной величине Т 1.

Характеристики элемента преобразования тепловой энергии термоэлектрической системы космического ядерного реактора SP-100 (США) электрической мощностью 100 кВт таковы: материал – SiGe/GaP, единичная мощность – 14,4 Вт, напряжение – 0,7 В, удельная мощность – 33 Вт/кг, выходное напряжение системы элементов – 100/200 В, ресурс работы – 7 лет.

Магнитогидродинамический генератор (МГД-генератор) является установкой для непосредственного преобразования тепловой энергии в электрическую. Этот метод преобразования тепловой энергии основан на явлении возникновения электрического тока в проводнике, пересекающем силовые линии магнитного поля (так называемое явление электромагнитной индукции). В качестве проводника, движущегося в магнитном поле, используется плазма – частично или полностью ионизованный газ, в котором плотности положительных и отрицательных зарядов практически одинаковы. При сильном нагревании любое вещество испаряется, превращаясь в газ. При увеличении температуры до 2700 К усиливается тепловое движение атомов (молекул) и они при столкновении друг с другом теряют свои электроны за счет кинетической энергии, превращаясь в ионы. Чем выше температура, тем больше газ ионизируется и увеличивается его электропроводность. При температуре 10 тысяч градусов любой газ ионизируется полностью и состоит из свободных электронов и ядер атомов. Чтобы плазма имела достаточную электропроводность при температуре около 2500–2700 К, в газ добавляют пары щелочных металлов (калия или цезия), которые ионизируются при более низкой температуре. Такая плазма поступает в канал МГД-генератора и за счет уменьшения своей тепловой энергии разгоняется до скорости 2500–3000 м/с (рис. 3.9, 3.10). Протекая по каналу, электропроводящая плазма пересекает силовые линии специально созданного магнитного поля, имеющего большую плотность магнитного потока (индукцию).



Рис. 3.9. Преобразование тепловой энергии плазмы в МГД-генераторе



Рис. 3.10. Схема плазменного МГД-генератора: 1 – ядерный реактор – генератор плазмы; 2 – сопло; 3 – МГД-канал; 4 – электроды с последовательно включенной нагрузкой; 5 – магнитная система; R н – нагрузка

Если направление движения потока плазмы перпендикулярно силовым линиям магнитного поля, а электропроводность плазмы, скорость ее потока и плотность магнитного потока достаточно велики, то в соответствии с законами электродинамики в направлении, перпендикулярном движению потока плазмы и силовым линиям магнитного поля, – от одной стенки канала к другой стенке канала, – возникнет электрический ток, протекающий через плазму. Поэтому на противоположных стенках канала размещаются электроды, которые подсоединяются к нагрузке (см. рис. 3.9).

МГД-генератор состоит из ядерного реактора, в котором рабочее тело нагревается до необходимой температуры, переходит в газ и ионизуется; МГД-канала, в котором движется и разгоняется до требуемых скоростей поток ионизованной плазмы и происходит отвод генерируемой электроэнергии контактным (на электроды) или индукционным (вторичные обмотки) способом; магнитной системы, в магнитном поле которой происходит взаимодействие электрического тока, протекающего через плазму, с магнитным потоком, что создает силу, тормозящую движение плазмы по каналу, и кинетическая энергия потока плазмы превращается в электрическую энергию.

Рис. 3.11. Способ преобразования тепловой энергии в механическую в паровой или газовой турбине

При типичных значениях величины плотности магнитного потока В ~ 3 Тл (тесла), или 30000 Гс (гауссов), можно получить к.п.д. ~ 20% и мощность с единицы объема рабочего тела ~ 1000 МВт/м3.



Основным преимуществом МГД-генератора является отсутствие движущихся деталей, и поэтому материалы, из которых сделаны наиболее ответственные элементы конструкции, не испытывают значительных механических усилий. Высокотемпературные элементы конструкции охлаждаются принудительно.

На выходе из МГД-генератора рабочее тело все еще имеет высокую температуру (обычно около 2000 К). При такой температуре плазма становится недостаточно электропроводной, и поэтому продолжение процесса в МГД-генераторе невыгодно. В то же время ее температура достаточно велика и задача использования содержащегося в ней тепла решается подключением второй ступени, включающей, например, парогенератор.

Принцип работы МГД-генератора не отличается от принципа работы обычного электромеханического генератора. В обоих случаях электрический проводник пересекает силовые линии магнитного поля, в результате чего в проводнике возникает электродвижущая сила. В электромеханическом генераторе проводником служит электропроводящий металл ротора, а в МГД-генераторе – поток электропроводящей плазмы. Мощность созданных и работающих МГД-установок достигает 20 МВт.

Ядерно-энергетические установки космических аппаратов с паротурбинным или газотурбинным циклом не отличаются от стационарных (наземных). Путь получения в них электроэнергии – использование генераторов машинного типа с механическим приводом от паровой или газовой турбины. В одноконтурной энергетической установке теплоноситель из активной зоны ядерного реактора поступает в турбину, назначение которой – превращать тепловую энергию пара или газа в механическую. Пар или газ высокого давления и температуры, имеющие большую тепловую энергию, поступают в сопла турбины (см. рис. 3.4, г, д). В каналах сопел температура и давление пара или газа уменьшаются при их расширении (следовательно, уменьшается их тепловая энергия), но зато увеличивается скорость движения их потока. Другими словами, за счет уменьшения тепловой энергии пара или газа возрастает их механическая (кинетическая) энергия.

Струя пара или газа с высокой скоростью (чаще выше скорости звука) непрерывно вытекает из сопел и поступает на лопатки турбины, укрепленные на диске, жестко связанным с валом. Канал между рабочими лопатками криволинеен. Поток пара или газа, протекая по криволинейному каналу, меняет направление и скорость; центробежная сила потока оказывает давление на вогнутые поверхности лопаток, вследствие этого лопатки, диск, вал – весь ротор – приходят во вращение (рис. 3.11). При этом механическая энергия пара или газа превращается в механическую энергию ротора турбогенератора, так как валы турбины и электрического генератора соединены между собой. В электрическом генераторе механическая энергия превращается в электрическую.

После паровой турбины пар, имея уже низкое давление, поступает в конденсатор (см. рис. 3.4, г и 3.4, е) и возвращается в реактор в конденсированном состоянии.

После газовой турбины газ охлаждается в регенеративном теплообменнике и концевом холодильнике и поступает в компрессор, где сжимается до заданного давления. После компрессора газ, проходя через регенеративный теплообменник, подогревается за счет охлаждения газа, выходящего из турбины, и поступает на нагрев в активную зону ядерного реактора. Частично механическая энергия вращения ротора газовой турбины используется на привод компрессора, но основная часть – на привод электрического генератора.

Термодинамикой установлено, что для непрерывного получения механической энергии из тепловой необходимо иметь три основных элемента: источник тепловой энергии с относительно высокой температурой, источник (резервуар) тепла с более низкой температурой и так называемое рабочее тело (среду, используемую для преобразования тепловой энергии в механическую), непрерывно совершающее круговой процесс, или цикл, с помощью которого тепловая энергия превращается в механическую.

В результате совершения кругового процесса рабочее тело возвращается в исходное состояние. Следовательно, механическая энергия производится не за счет рабочего тела: его состояние в сходных точках не изменяется, сколько бы раз ни совершался (повторялся) цикл. Рабочее тело является инструментом, с помощью которого происходит преобразование тепловой энергии в механическую. Экономичность процесса преобразования тепловой энергии в механическую теоретически не зависит от выбора рабочего тела. Практически же свойства рабочего тела весьма существенно влияют на к.п.д. цикла. Источники тепла обязательно должны иметь различную температуру (второй закон термодинамики): один из них – более высокую, а второй (холодный источник) – более низкую. В каждом цикле от горячего источника (реактора) передается рабочему телу (теплоносителю) определенное количество тепла, а от рабочего тела в холодный источник переходит также определенное, но всегда меньшее количество тепла. Так как рабочее тело после завершения цикла возвращается в исходное состояние, то произведенная за один цикл механическая энергия обязательно должна быть равна разности между количеством тепла, полученным рабочим телом от горячего источника, и количеством тепла, переданным им холодному источнику (считая, что потери отсутствуют). На самом деле потери есть всегда, и реально получаемая механическая энергия меньше разности этих двух количеств тепла на величину потерь. К.п.д. описанного процесса в первую очередь зависит от температур источников тепла. Для повышения к.п.д. температура горячего источника должна быть как можно выше, а холодного – как можно ниже. Что касается холодного источника тепла, то здесь выбирать не приходится. Этим источником всегда является окружающая среда.

Для космической энергетической установки сброс теплоты в окружающее космическое пространство производится излучением, поэтому нижнюю температуру рабочего тела Т 2 необходимо повышать, чтобы уменьшить размеры и массу холодильника-излучателя.

Это приводит к уменьшению разности температур (Т 1 – Т 2) при заданной величине верхней температуры рабочего тела Т 1, и, следовательно, к уменьшению η Т термического к.п.д., равного η Т0 =(T 1 – Т 2)/ T 1, и полного к.п.д. энергетической установки в целом. В идеальном случае максимальная удельная мощность ядерно-энергетической установки при минимальной массе холодильника-излучателя достигается при соотношении температур (Т 2 / Т 1) опт =0,75, что соответствует термическому к.п.д. η Т =0,25 (т.е. 25%). В действительности в реальном случае неучтенные составляющие снижают эффективность ЯЭУ до значений от 2 до 20%.

Повышение температуры Т 1 ограничено в основном высокотемпературной стойкостью материалов в агрессивной среде рабочего тела (пара или газа). Понижение Т 2 ограничивается размерами и массой излучателя, а также возрастанием доли конденсата в парах рабочего тела. Для уменьшения размеров и массы космической энергетической установки верхнюю температуру Т 1 рабочего тела нужно выбирать более высокой. Для обеспечения надежности установки в энергетическом контуре необходимо иметь невысокое давление. Поэтому при низких Т 1 можно применять воду, при более высоких – органические теплоносители, при самых высоких, требуемых для космических энергетических установок, – жидкие металлы: ртуть, калий, натрий, литий (в порядке повышения температуры).

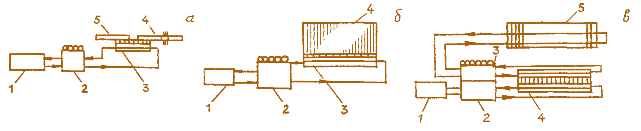

Рис. 3.12. Концептуальные схемы ЯЭУ мощностью 300 кВт фирмы «General Electric»: а – концепция 1; 1 – реактор; 2 – насос; 3 – термоэлектрическая батарея; 4 – складывающийся радиатор; 5 – радиатор с неизменяемой геометрией; б – концепция 2; 1 – реактор; 2 – насос; 3 – термоэлектрическая батарея; 4 – радиатор; в – концепция 3; 1 – реактор; 2 – насос, горячая панель; 3 – насос, холодная панель; 4 – термоэлектрическая батарея; 5 – радиатор

При газотурбинном цикле рабочего тела в холодильнике-излучателе конденсата не образуется, температура излучающий поверхности не остается постоянной, она возрастает от величины Т 2 до Т 3. Это заставляет увеличивать площадь излучения холодильника тем

больше, чем больше отличается отношение Т 2 / Т 3 от единицы. Обычно для газотурбинных космических установок Т 2 / Т 3 ≈ 0,6.

При решении проблемы теплоотвода в ядерно-энергетических установках возможны два принципиальных подхода: непосредственный теплоотвод от холодного контура-преобразователя тепловой энергии в электрическую и теплоотвод с помощью теплоносителя или тепловых труб. Для отвода остаточной теплоты и ее сброса используются жидкость, пар или газ, направляемые в выносные устройства или в радиатор с тепловыми трубами. На рис. 3.12 представлены три схемы компоновок модулей космических ядерно-энергетических установок. В этих схемах системы теплоотвода включают тепловые трубы с натриевым теплоносителем. Термоэлектрическая система преобразования тепловой энергии в электрическую для всех трех систем одинакова и включает 19968 термопар, каждая с площадью контакта 2,5 см × 2,5 см.

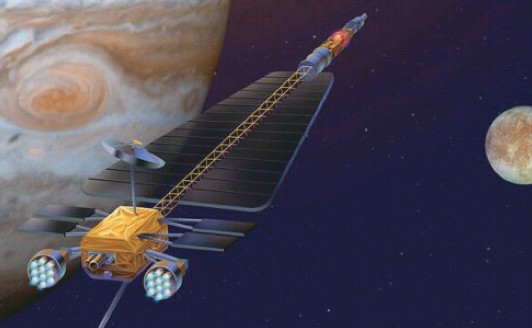

Рис. 3.13. Американский космический аппарат JIMO, электроракетная станция для исследования трех ледяных спутников Юпитера – Каллиосто, Ганимеда и Европы. «Крылья», отходящие от осевой фермы, – радиаторы для сброса в космос «отработанной» тепловой энергии

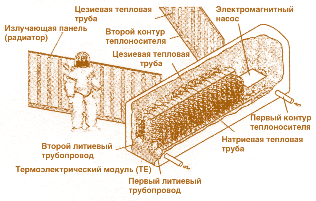

Рис. 3.14. Сборка термоэлектрической системы преобразования энергии: 1 – тепловые трубы панели радиатора; 2 – секция испарителя тепловых труб для секции радиатора неизменяемой геометрии; 3 – гибкие сильфоны с поперечными сменными соединениями; 4 – контур основной панели; 5 – теплообменник (Li); 6 – термоэлектрические элементы; 7 – секция испарителя тепловых труб для складывающейся секции радиатора; 8 – теплообменник; 9 – труба возврата теплоносителя (Li); 10, 11 – тепловые трубы; 12 – труба подачи теплоносителя (Li)



Рис. 3.15. Схема тепловой трубы: 1 – участок испарения; 2 – паровой канал; 3 – фитиль; 4 – корпус трубы; 5 – участок конденсации

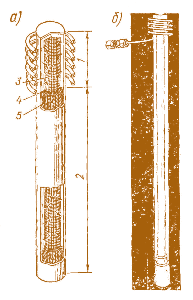

Рис. 3.16. Схема (а) и внешний вид (б) при работе тепловой трубы: 1 – зона испарения; 2 – зона конденсации; 3 – пар; 4 – фитиль; 5 – жидкость

Рис. 3.17. Характерные поперечные сечения фитилей: а – сетки; б – открытые каналы; в – каналы, покрытые сеткой; г – волнистая сетка; д – артерия; е – кольцевой канал с сеткой

Различие заключается в системах сброса остаточной теплоты. Схема а включает 384 тепловых трубы диаметром 5,6 см и длиной 13 м с калиевым теплоносителем; в схеме б используются 1200 тепловых труб диаметром 5,1 см длиной 6 м; в схеме в – 11220 тепловых труб диаметром 1,6 см и длиной 1 м с поперечными ребрами между трубами длиной 2,7 см.

Термоэлектрическая система преобразования тепловой энергии в электрическую предъявляет наиболее жесткие требования к системе отвода теплоты, поскольку коэффициент преобразования зависит от разности температур между холодным и горячим соединениями термопар. При использовании этой системы преобразователи размещаются за пределами активной зоны ядерного реактора, что усложняет систему теплопередачи (рис. 3.13, 3.14).

Термоэмисионная система преобразования тепловой энергии, состоящая из нескольких сотен элементов, подобных ламповым диодам (см. рис. 3.4, а), и размещаемая внутри ядерного реактора, нагревается до 1700 К; анод охлаждается до 1000 К, как правило, жидкометаллическим натриево-калиевым теплоносителем, циркуляция которого обеспечивается электромагнитными насосами. Размещение элементов системы преобразования тепловой энергии в электрическую внутри реактора увеличивает его габариты.

Необходимость обеспечения низкой температуры на выходе теплоносителя требует сравнительно крупногабаритных радиаторов, которые должны складываться при доставке в космическое пространство и затем разворачиваться.

Тепловые трубы, отводящие тепловую энергию из активной зоны ядерных реакторов, являются специальным устройством для передачи высоких тепловых потоков при малых перепадах температур, обладающим компактностью и возможностью трансформации теплового потока. При соответствующих теплоносителях тепловая труба может работать до температуры 2700 К (рис. 3.15–3.18). Тепловая труба состоит (см. рис. 3.15) из участка испарения 1 теплоносителя в активной зоне реактора и участка его конденсации 5. Труба может иметь участок, разделяющий испаритель и конденсатор. В корпусе трубы 4 имеется фитиль 3 и паровой канал 2. Фитиль 3 укреплен на внутренней стенке тепловой трубы, имеет капиллярную структуру и предназначен для возврата конденсата из зоны конденсации 5 в горячую зону испарения 1 под действием сил поверхностного натяжения. Материалами тепловых труб могут быть: вольфрам (W), молибден (Мо), тантал (Та), ниобий (Nb), минимально растворимые в жидких металлах – ртути (Hg), натрии (Na), литии (Li), калии (К) и цезии (Cs).

Для космических энергоустановок используются гетерогенные ядерные реакторы с теплоносителями из жидких металлов (Hg, Na, K, Li, Cs) или газов (гелий, водород). Необходимость обеспечения минимальной массы приводит к форсированным параметрам. Максимальная температура жидкометаллических теплоносителей составляет ~ 1500 К, газообразных ~ 2700 К. Ведутся разработки ядерных реакторов для космических установок с ядерным топливом в виде жидкого вещества и газофазных реакторов, в которых делящееся вещество в виде плазмы находится в активной зоне. В первом случае возможно повышение температуры до 3200 К, во втором – до 6000–8000 К.

Космическая ядерно-энергетическая установка состоит из трех элементов: источника тепловой энергии – ядерного реактора, преобразователя тепловой энергии в электрическую и устройства для сброса неиспользованной теплоты в окружающее пространство.



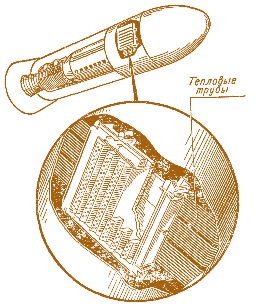

Рис. 3.18. Схема излучателя установки SNAP-29

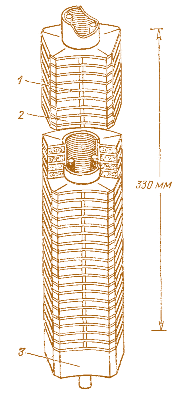

Рис. 3.19. ТВС редактора с тепловыми трубами для установки SP-100: 1 – радиаторная пластина; 2 – топливная пластина (UO 2); 3 – ВеО

Энергоисточники космического назначения условно классифицируются по электрической мощности: маломощные – до 100 кВт, средней мощности – до 10 МВт, большой мощности – свыше 10 МВт. Для источников малой мощности пригодны реакторы с тепловыми трубами. Для этого используются ядерные реакторы на быстрых нейтронах с жидкометаллическим теплоносителем и преобразователем тепловой энергии в электрическую, вынесенным за пределы активной зоны. Основные характеристики базовой космической энергетической установки SP-100 приведены в табл. 3.3.

Таблица 3.3 Общие характеристики установки SP-100



Тепловая мощность, кВт	1480–1600
Электрическая мощность, кВт	100
Общий к.п.д., %	6,8
Масса установки, кг	2625
Длина установки, м	8,5
Ресурс работы, лет	7–10
Реактор
тип	На быстрых нейтронах
замедлитель/теплоноситель	Нет/тепловые трубы, Na
материал отражателя	Ве
управляющее устройство	Барабаны с сегментами из B4С
диаметр, мм	325/325
топливо (обогащение, %)	UO2 (90)
глубина выгорания, %	3,6
число топливных модулей	120
среднее энерговыделение, МВт/м3	130
средняя температура топлива, К	1730
Тепловые трубы
материал	Сплав Мо–Re
число модулей	120
теплопередающая среда	Na или Li
средняя температура теплоносителя, К	1400–1500
внешний диаметр трубы, мм	15,9
толщина стенки, мм	0,8
номинальная длина, м	8
тепловой поток (осевой/радиальный), МВт/м2	100/1
общая масса, кг	450
Преобразователь энергии
метод преобразования	Термоэлектрический
материал термоэлементов	Si–Ge
площадь панелей преобразования, м2	20
масса (термэлементы, изоляция, тепловой экран), кг	660

Активная зона реактора с тепловыми трубами для установки SP-100 содержит 120 отдельных тепловыделяющих сборок (ТВС) – модулей. Тепловыделяющие элементы пластинчатого типа каждой ТВС сгруппированы вокруг тепловой трубы (рис. 3.19). Часть тепловой трубы, находящейся в активной зоне реактора, и пластины радиатора изготовлены из одной заготовки. Эта внутриреакторная секция тепловой трубы соединяется сваркой с ее внешней секцией.

Топливо в виде пластинчатых сегментов вставляется между радиаторными пластинами, отношение объемов топливной и радиаторной пластин 4/1. Такая конструкция ТВС обеспечивает компактность при оптимальных условиях теплопередачи заданной массе Мo–Re сплава в активной зоне. Внешний диаметр топливных пластин меньше диаметра радиаторных пластин, что создает запас объема при распухании топлива в радиальном направлении.

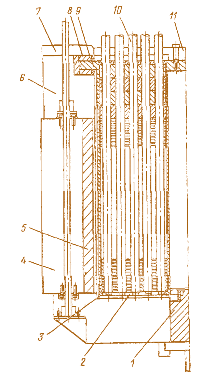

Рис. 3.20. Предварительная конструкция реактора с тепловыми трубами для установки SP-100; 1 – ограничитель основания контейнера активной зоны; 2 – контейнер активной зоны; 3 – многослойная фольговая теплоизоляция; 4 – барабан управления; 5 – поглощающий сегмент барабана управления (В 4 С); 6 – отражатель (ВeO); 7 – крепежный зажим (фиксатор); 8 – блоки из ZrO; 9 – фланец контейнера активной зоны; 10 – тепловая труба; 11 – крестовина

ТВС в активной зоне размещены по концентрическим окружностям. Радиусы их подобраны так, чтобы каждой тепловой трубе передавалось одинаковое количество тепловой энергии. По периферии активной зоны расположены 12 вращающихся барабанов, снабженных сегментами из карбида бора В 4 С, которые управляют работой ядерного реактора.

Термоэлектрические полупроводниковые (Si–Ge) преобразователи, расположенные за пределами ядерного реактора, преобразуют тепловую энергию, вынесенную из его активной зоны во внешние секции тепловых труб теплоносителем (натрий или литий), охлаждение осуществляется лучистым теплообменом с окружающей космической средой (см. рис. 3.13). Конструкция ядерного реактора с тепловыми трубами для энергетической установки SP-100 приведена на рис. 3.20.

Ядерные реакторы с термоэмиссионными преобразователями тепловой энергии в электрическую, размещенными в активной зоне, единственные в своем роде устройства. В этом случае возникают проблемы радиационного повреждения материалов оболочки твэлов, элементов конструкции преобразователей тепловой энергии и ядерного топлива нейтронами, которое может нарушить конструкцию элементов преобразователей. Радиационное распухание ядерного топлива вызывает рост напряжений в оболочке твэла, приводящий при облучении нейтронами к радиационной ползучести материала и деформации оболочки (рис. 3.21) и элементов термоэмиссионного преобразователя, что может привести к короткому замыканию катода и анода (см. рис. 3.6). Для решения этой проблемы разработаны биметаллические оболочки твэла с упрочненной подложкой толщиной ~ 1 мм и эффективным эмиссионным покрытием толщиной ~ 0,15 мм. Для подложки разработаны монокристаллические сплавы Mo–Nb, W–Nb, W–Ta на основе твердых растворов замещения, которые имеют высокую стабильность структуры и чистоту по примесям внедрения, что в значительной мере определяет стабильность свойств тугоплавких материалов с объемно-центрированной кристаллической решеткой при облучении нейтронами. Скорость ползучести разработанных материалов в ~ 1000 раз ниже, чем у соответствующих монокристаллических мономатериалов (см. рис. 3.21). Сплав Mo–Nв используется в твэле одноэлементного электрогенерирующего канала (ЭГК), сплавы W–Nв и W–Ta – в твэлах более напряженных многоэлементных ЭГК в тепловых и быстрых реакторах соответственно.



Рис. 3.21. Зависимость скорости установившейся ползучести от напряжения монокристаллического молибдена (1), вольфрама (3), поликристаллического молибдена (2), вольфрама (4), монокристаллических сплавов молибдена (5) и вольфрама (6) с ниобием при 1700°С



Рис. 3.22. Зависимость ресурса ЭГК от ширины столбчатых зерен диоксида урана для оболочки твэла с подложкой из монокристаллических сплавов W+0,75 – 1% Nb по массе толщиной 1 мм (1); Мо + 6% Nb по массе толщиной 1 (2) и 2 (3) мм

Сплавы на основе вольфрама характеризуются одинаковым сопротивлением ползучести при одинаковом содержании легирующих элементов, но в быстром реакторе предпочтительнее использовать сплав W–Ta. Вольфрамовые сплавы при оптимальном содержании легирующих элементов превосходят по сопротивлению ползучести один из лучших поликристаллических сплавов W–4Re–0,33HfC. Наряду с уменьшением диаметральной деформации оболочки твэла использование монокристаллических оболочек позволяет предотвратить возможные изменения электрических характеристик электрогенерирующего канала, связанные с проникновением в межэлектродный зазор компонентов ядерного топлива и продуктов деления.

В качестве эмиссионного покрытия термоэмиссионного преобразователя тепловой энергии в электрическую используется монокристаллический вольфрам. Кристаллографическое направление <111> монокристаллической подложки ориентировано по продольной оси оболочки твэла, что обеспечивает преимущественный выход на эмиссионную поверхность плотноупакованной грани (110) с максимальной вакуумной работой выхода электронов. Это обеспечивает увеличение мощности и коэффициента полезного действия термоэмиссионного преобразователя.

В связи с высокой скоростью распухания обычно используемого в ядерной энергетике плотного сверхстехиометрического диоксида урана (10–12% на 1% тяжелых атомов, пористость 3–5%, размер пор 3–7 мкм) при рабочей температуре твэла термоэмиссионной ядерной энергетической установки (~ 1500°С) предельно допустимая деформация оболочки твэла (~ 2%) достигается за время облучения менее 10 4 ч, что значительно меньше временного ресурса (5–10 лет). Для решения этой проблемы была проведена оптимизация структуры и получен диоксид урана с открытой пористостью, устойчивой к термическому спеканию, в кото

ром система открытых взаимосвязанных пор играет роль дренажной системы для выхода газообразных продуктов деления урана. Это предотвращает образование межзеренных пузырьков газа и снижает скорость распухания в ~ 2,5 раза. Диоксид урана со структурой столбчатых зерен имеет взаимосвязанные каналы, расположенные по тройным границам, для выхода газов деления. На рис. 3,22 показан расчетный ресурс ЭГК, определенный по критерию короткого замыкания электродов термоэмиссионного преобразователя.

Рис. 3.23. Общая конфигурация размещения основных подсистем энергетической установки: 1 – корпус реактора; 2 – отражатель; 3 – активная зона реактора; 4 – радиационные экраны от γ -излучения ядерного реактора; 5 – радиационные экраны от нейтронного излучения



Таблица 3.4 Основные характеристики ядерного реактора с термоэмиссионным преобразователем тепловой энергии, встроенным в активную зону

Тепловая мощность, МВт	20,3
Электрическая мощность, МВт	2,0
Размеры реактора (диаметр/длина), см	125/152
Размеры активной зоны (диаметр/длина), см	100/94,4
Толщина отражателей из ВеО (радиального/торцевого), см	11/10
Вид топлива (обогащение, % 235 U)	UО2 (93)
Количество электрогенерирующих каналов	2765
Внешний диаметр ЭГК, см	1,75
Число термоэмиссионных элементов в одном ЭГК	18
Материал эмиттера термоэмиссионного элемента	W
Работа выхода электронов из эмиттера, эВ	4,9
Температура эмиттера, К	1800
Внешний диаметр эмиттера, см	1,27
Толщина эмиттера, мм	1,016
Длина эмиттера, мм	50,8
Межэлектродный зазор термоэмиссионного элемента, мм	0,254
Выходное напряжение термоэмиссионного элемента, В	15
Плотность тока эмиттера, А/см2	7
Теплоноситель	Li
Материал оболочки ЭГК и корпуса реактора	Nb–1% Zr
Масса компонентов ядерного реактора, кг:
теплоноситель	50
оболочка + соединительные элементы	2370
трехслойный анодный узел	2030
топливо	1590
радиальный отражатель	1276
торцевой отражатель	460
главный радиационный экран из вольфрама	608
корпус реактора	552
прочие элементы	216
Общая масса реактора, кг	9215

Конструкция ядерного реактора с термоэмиссионным преобразователем тепловой энергии в электрическую аналогична конструкции реактора энергетической установки SP-100 (см. рис. 3.19 и 3.20) и предусматривает тесное размещение множества ЭГК, охлаждаемых потоком лития (Li). Корпус реактора выполнен из сплава Nb–1%Zr. Управление реактивностью обеспечивается поворотными цилиндрами из оксида бериллия BeO с сегментами из В 4 С, окружающими корпус реактора и действующими вместе со стержнями безопасности в активной зоне. Основные характеристики реактора с термоэмиссионным преобразованием тепловой энергии электрической мощностью 2 МВт приведены в таблице 3.4.

Рис. 3.24. ЯЭУ SP-100 на орбите: 1 – ядерный реактор; 2 – радиационная защита; 3 – термоэлектрические электромагнитные насосы; 4 – магистраль теплоносителя и радиатор; 5 – термоэлектрическая система преобразования энергии; 6 – складывающаяся панель радиатора; 7 – раздвижная ферма; 8 – шунтовое рассеивающее устройство; 9 – полезная нагрузка; 10 – регулятор мощности и система управления

Общая конфигурация энергосистемы представляет собой классическое размещение основных подсистем: ядерный реактор – теневой радиационный экран-радиатор (рис. 3.23, 3.24).

Освоение космического пространства требует значительного увеличения электрической мощности бортовых систем до 10–100 МВт.

Наземные испытания реакторов такой мощности уже проведены. При разработке энергоисточников космического назначения с реакторами средней (до 10 МВт) и большой (более 10 МВт) электрической мощности предусматривается возможность кратковременной работы (~ 1000 с) в режиме большой мощности (в импульсе 100 МВт). Такие двухцелевые энергетические системы предусматривают работу на пониженном уровне мощности с помощью вспомогательного замкнутого контура по теплоносителю с рассеянием сбросного тепла в космическое пространство с помощью излучателя-радиатора. При эксплуатации в режиме большой мощности ядерный реактор работает в открытом цикле в комбинации с МГД-генератором или турбогенератором и теплоноситель (рабочее тело) сбрасывается в космическое пространство. Рассматриваются два варианта включения вспомогательного контура: прямое включение через газовые клапаны и косвенное – через промежуточные теплообменники с жидкометаллическим теплоносителям или через тепловые трубы. При косвенном включении в замкнутом вспомогательном контуре используются самые разнообразные преобразователи тепловой энергии в электрическую – газовая турбина, термоэлектрическая или термоэмиссионная системы.

Таблица 3.5 Характеристики энергоустановок большой мощности

Параметр	Электрическая мощность, МВт
	20	100
Тепловая мощность, МВт	61	303
К.п. д., %	33	33
Температура на входе в преобразователь, К	1500	1500
Температура сбрасываемого тепла, К	1000	1000
Площадь радиатора, м2	850/3620*	4210/17000*
Длина установки, м	26–55	60–123
Масса подсистем, кг:
реактор	2200	2500
первый контур	500	1000
радиационный экран	3200–2480	3360–2760
преобразователь (цикл Стирлинга)	5000–2200	11000
радиатор	6150–700	30450–3450
элементы конструкции	1705–810	4830–2070
Общая масса установки, кг	18755–8890	53140–22780

* Первое значение – обычный радиатор, второе – жидкокапельный радиатор.



Таблица 3.6 Удельная масса космических энергоустановок на основе ядерных реакторов различного типа в зависимости от электрической мощности, кг/кВт

Электрическая мощность, МВт	Тип реактора
	SPAR (SP-100)*	с термоэмис- сионным преобразова- нием**	ROVER с незамкнутым циклом	FBR с замкнутым циклом***
0,01–01	22 (26)	-	-	-
0,1	-	-	20	20
1,0	-	28	10	1,6
10,0	-	-	3	0,27
100,0	-	-	0,3	0,13
1000,0	-	-	-	0,12

*Реактор с тепловыми трубами.
**С размещением преобразователя в активной зоне.
***Используются цикл Брайтона и жидкокапельный радиатор.

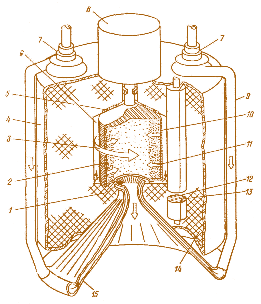

Рис. 3.25. Реактор с вращающимся слоем топливных частиц (RBR): 1 – задний подшипник; 2 – топливные частицы; 3 – направление вращения; 4 – корпус давления; 5 – упорные подшипники; 6 – газовое пространство; 7 – турбонасос; 8 – мотор привода; 9 – поток жидкого водорода; 10 – вращающаяся камера с пористой стенкой; 11 – поток водорода; 12 – барабан управления; 13 – секция с поглотителем нейтронов; 14 – бериллиевый отражатель; 15 – охлаждаемое сопло реактивного двигателя

Ядерные реакторы большой мощности с вращающимся топливным слоем микротвэлов (RBR) и неподвижным топливным слоем (FBR) основаны на принципе прямого охлаждения активной зоны газообразным теплоносителем. Реакторы характеризуются высокой удельной мощностью активной зоны, высокой температурой теплоносителя (1500–3000 К), компактностью (максимальный линейный размер 1,2 м) и небольшим весом (2–3 т, таблицы 3.5, 3.6).

Рис. 3.26. Структура микротвэла реактора RВR

Активная зона реактора RBR (рис. 3.25) состоит из вращающегося слоя топливных частиц (рис. 3.26) типа микротвэлов для высокотемпературных газоохлаждаемых реакторов (ВТГР), диаметр частиц ~ 500 мкм. Вращение слоя топливных частиц достигается за счет вращения камеры (500 об/мин), через пористые стенки которой к топливному слою подводится газообразный теплоноситель. Температура теплоносителя достигает 3000 К.

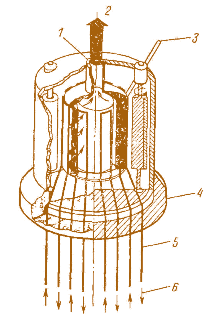

Рис.3.27. Общий вид реактора с неподвижным топливным слоем (RBR) для двухцелевой энергоустановки: 1 – выход водорода; 2 – к турбогенератору; 3 – ввод водорода; 4 – теневой экран (радиационная защита); 5 – трубопроводы вспомогательного контура охлаждения; 6 – направление потока теплоносителя

Рис. 3.28. Поперечное сечение реактора FBR (проект): 1 – внутренняя стенка топливной камеры; 2 – графитовый отражательзамедлитель; 3 – трубопроводы вспомогательного цикла охлаждения; 4 – охлаждаемая внешняя стенка топливной камеры; 5 – топливные частицы

По нейтронным характеристикам реактор с неподвижным топливным слоем микрочастиц FBR аналогичен реактору RBR (рис. 3.27, 3.28). Топливо в его активной зоне размещается в виде тонкого кольца между двумя пористыми цилиндрическими стенками (диаметр кольца топливных частиц 75 см). Поток водородного теплоносителя направлен от внешней стенки топливной камеры к внутренней. На внешней стенке топливной камеры расположена система труб теплообменника вспомогательного контура с жидкометаллическим теплоносителем, обеспечивающего отбор мощности ~ 8 МВт при общей тепловой мощности ядерного реактора 200 МВт (максимальная электрическая мощность энергосистемы составляет 80 МВт). В таблице 3.7 приведены весовые характеристики энергоустановки с реактором FBR.

Таблица 3.7 Весовые характеристики реактора FBR, кг

Реактор тепловой мощностью 200 МВт	5500
Турбогенератор (к.п.д. – 40%)	3400
Вспомогательный контур (электрическая мощность ~ 2 МВт) с жидкокапельным радиатором	6000
Экран радиационной защиты	2000
Несущая конструкция*	1800
Криогенное оборудование с емкостью для хранения жидкого водорода**	2000
Жидкий водород***	8000
Общая масса	28700

* Из расчета примерно 10% общей массы энергоустановки (без массы жидкого водорода и криогенного оборудования).

** Без учета криогенного оборудования для длительного хранения жидкого водорода в космическом пространстве и системы повторного ожижения водорода.

*** Для рабочего цикла продолжительностью 1000 с (расход водорода 85 кг/с, удельное энерговыделение топлива 10 МДж/кг).

Рис. 3.29. Сравнение излучателей космических установок различных типов: а – паротурбогенераторная; б – газотурбогенераторная; в – термоэлектрическая; г – термоэлектронная

Оба реактора управляются вращающимися цилиндрами, содержащими сегменты из материала, поглощающего нейтроны. Они размещены в наружной зоне относительно отражателя/замедлителя.

Перспективы использования ядерных реакторов различного типа в энергетических установках космических летательных аппаратов связаны с их удельной массой (массой в расчете на единицу вырабатываемой ими энергии). Основные усовершенствования связаны с преобразователями тепловой энергии в электрическую и радиаторами-излучателями для сброса тепла в космическое пространство.

Наиболее эффективным радиатором для систем с замкнутым термодинамическим циклом является жидкокапельный радиатор. Удельная масса такого радиатора 0,02 кг/кВт, что в ~ 10 раз меньше аналогичного показателя для радиаторов традиционного типа (см. табл. 3.5, 3.6). Общая масса энергетической установки электрической мощностью 100 МВт уменьшается более чем в 2 раза при использовании жидкокапельного радиатора.

Применение ядерного реактора как источника тепла и использование холодильниковизлучателей для отвода тепла из рабочего термодинамического цикла определяют основные ограничения на компоновочные схемы ракетных блоков с ядерно-энергетической установкой на борту: необходима защита от воздействия излучений; требуются значительные объемы и поверхности в ракетном блоке для холодильников-излучателей.

На рис. 3.29 приведены величины удельной площади F x / N холодильника-излучателя для всех упомянутых ранее схем установок. Для каждой из схем использован некоторый диапазон максимальных температур, что приводит к образованию областей возможных значений удельной площади холодильника-излучателя F x / N.

Диапазон значений F x / N весьма велик: от нескольких единиц – для газотурбогенераторной и термоэлектрической установок, до десятых и сотых долей квадратного метра на киловатт – для паротурбинной и термоэлектрической установок. Однако на практике часто выбирают отношение температур в цикле Т₁/Т₂ неоптимальное по излучателю, особенно в установках малой мощности. В таблице 3.8 приведены данные цикла и излучателей для разных типов установок преобразования тепловой энергии в электрическую с полезной мощностью 5 кВт, где все значения отношения температур Тмин/Тмак с существенно ниже оптимальных по холодильнику-излучателю (кроме газотурбогенераторной установки). Для иллюстрации реальных (а не расчетных) данных в таблице 3.9 приведены параметры уже созданных и создаваемых космических установок США. Варианты выполнения холодильников-излучателей отличаются большим разнообразием, и они в основном определяют форму космического аппарата. Самой простой формой излучателей являются плоские панели.

Таблица 3.8 Данные цикла и излучателей для разных типов установок преобразования тепловой энергии в электрическую

Тип установки	n, %	Т макс, К	Т мин, К	Fx, м2	Т мин / Т макс	Fx /N, м2/кВт
Термоэлектрическая	5	1090	530	24	0,485	6
Термоэлектронная	10–12	1700	750	1,8–2,3	0,44	0,45–0,6
Газотурбогенераторная	19–25	1110	330	32–37	0,3	8–9,3
Паротурбогенераторная	11–14	1000	570	5,8–6,8	0,57	1,45–1,7



Таблица 3.9 Параметры созданных и создаваемых космических установок США

Наименование установки	Мощность, МВт	Масса, кг	Площадь излучателя, м2	Удельная площадь, м2/кВт
SNAP-10	0,3	136	1	3,3
SNAP-10А	0,5–2	410–630	6–11	12–5,5
SNAP-2	3	270	10	3,3
SNAP-8	30	630	37	1,27
SNAP-50	300–1000	2700	–	–





Рис. 3.30. Компоновочная схема энергоустановки: 1 – реактор; 2 – радиационная защита; 3 – излучатель; 4 – приборный отсек



Рис. 3.31. Космический аппарат с выдвигаемой энергоустановкой: 1 – реактор; 2 – радиационная защита; 3 – излучатель; 4 – кожух; 5 – стартовое положение энергоустановки; 6 – отсек вспомогательного оборудования; 7 – орбитальный отсек; 8 – отсек управления

В стартовом положении они сложены в компактную систему, в рабочем положении раскрываются в одну плоскость. Широко распространены излучатели конической и цилиндрической формы, которые могут раскрываться в рабочем положении на два полуцилиндра или два полуконуса. На рис. 3.30 излучатель имеет неизменную коническую форму как в стартовом, так и в рабочем состоянии.

Рис. 3.32. Ракетный блок с энергоустановкой: 1 – цилиндрический излучатель; 2 – двигательный отсек; 3 – турбоагрегат; 4 – парогенератор; 5 – реактор; 6 – защита; 7 – приборный отсек 1 – нейтронная защита (гидрид лития); 2 – отсек для размещения термоэлектрических преобразователей; 3 – защита от γ -излучения (U); 4 – свинцовая защита; 5 – реактор

Для уменьшения уровня излучения и массы радиационной защиты ядерный реактор космического аппарата должен быть максимально удален от обитаемого и приборного отсеков. Пространство между реактором и указанными отсеками используется для размещения холодильника-излучателя. Возможен вариант изменения геометрии аппарата перед началом работы энергетической установки (рис. 3.31), когда в стартовом положении энергоустановка (5) расположена внутри теплоизолирующего кожуха (4), а в рабочее положение она выдвигается из кожуха по продольной оси космического аппарата на некоторое расстояние от обитаемого отсека. На рис. 3.32 представлена компоновка космического аппарата, в которой энергетическая установка с ядерным реактором размещается в средней части: реактор (5), защита (6), парогенератор (4) и турбоагрегат размещены внутри цилиндрического излучателя (1); в головной части космического аппарата расположен приборный отсек (7), а в хвостовой – двигательный (2).

Рис. 3.33. Реактор энергоустановки с радиационной защитой:

На рис. 3.33 представлена характерная компоновка биологической защиты вокруг реактора энергетической установки космического корабля электрической мощностью 25 кВт. Энергетическая установка предназначена для использования в пилотируемом космическом аппарате со сменой экипажа. Поэтому защита окружает реактор со всех сторон, чтобы понизить интенсивность облучения подходящего к станции другого космического аппарата. Защиту от нейтронов обеспечивает гидрид лития, защиту от γ -излучения – тяжелые металлы (свинец, уран-238).

За время освоения космического пространства накоплен достаточный опыт, чтобы приступить к созданию научно-исследовательской базы на Луне. Луна имеет совершенно новые условия для наблюдений, связанные с отсутствием атмосферы и пониженной силой тяготения. В 2004 г. в США принят План исследований космического пространства и расширения присутствия человека в Солнечной системе. Одной из задач плана является возобновление до 2020 г. пилотируемых экспедиций на Луну. В рамках этого плана предполагается не позднее 2008 г. посадить на лунную поверхность несколько автоматических космических аппаратов, которые обеспечат своими исследованиями подготовку последующих пилотируемых экспедиций и дадут возможность «до 2015 г. предпринять длительные экспедиции на Луну для расширения сферы обитания и проведения соответствующих работ в будущем».

Таблица 3.10 Технические параметры ЯЭУ RAPID-L

Тепловая мощность реактора, кВт (тепл.)	5000
Электрическая мощность брутто, кВт (эл.)	240
Электрическая мощность нетто, кВт (эл.)	200
Расчетный ресурс работы, годы	20
Температура лития на входе и выходе термоэлектрической системы, °С	1065/550
К.п.д. преобразования энергии, %	5
Тепловая мощность, рассеиваемая в окружающее пространство, кВт	4560

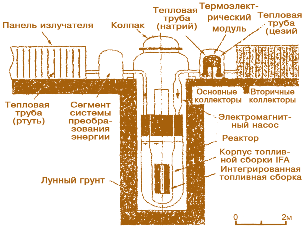

Рис. 3.35. Cхема ЯЭУ RAPID-L

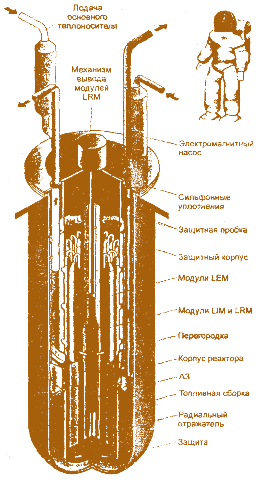

Рис. 3.34. Компоновка рактора RAPID-L

С 2002 г. началась разработка ядерного реактора RAPID-L, ориентированного на эксплуатацию в условиях лунной базы. Ядерный реактор RAPID-L предназначен для длительной эксплуатации в автономном режиме и может быть использован на Земле для энергоснабжения удаленных районов и в космических экспедициях. Технические параметры энергетической установки с реактором RAPID-L представлены в таблице 3.10.

Концепция реактора разработана в Японском институте атомной энергии (JAERI). Это реактор на быстрых нейтронах электрической мощностью 200 кВт, в котором в качестве ядерного топлива используется керамический нитрид урана UN, а в качестве теплоносителя, охлаждающего его активную зону, – жидкометаллический изотопически чистый литий-7, практически не поглощающий нейтроны и составляющий 92,5% лития естественного состава. Особенностью реактора RAPID-L является конструкция его активной зоны, представляющей собой интегрированную топливную сборку, а не отдельные заменяемые тепловыделяющие сборки. Малогабаритная активная зона реактора представляет собой сборку из 2700 топливных стержней, заключенных в общий корпус. Замена топлива в реакторе является просто быстрой установкой новой сборки. Ресурс непрерывной работы топлива составляет 10 лет. Преобразование тепловой энергии реактора в электрическую осуществляется термоэлектрическими модулями (рис. 3.34, 3.35). Конструкция реактора полностью погружена в жидкий металлический литий. Особенностью реактора RAPID-L является петлевая конструкция системы теплоносителя, в которой жидкий литий циркулирует через четыре теплообменника, расположенные вокруг реактора (рис. 3.36). Каждый сегмент теплообменной системы содержит литиевую петлю с электромагнитным насосом, обеспечивающим циркуляцию лития. В состав каждого сегмента входят 18 термоэлектрических модулей, каждый из них состоит из 720 термоэлектрических блоков из SiGe, сопряженных с 12 натриевыми тепловыми трубами с «горячей» стороны и 13 цезиевыми тепловыми трубами – с «холодной». Температура лития на входе во второй контур 800 К. Для подвода тепла к панелям излучателей, рассеивающих тепловую энергию, используются ртутные тепловые трубы. Излучатели (8 панелей) расположены вертикально и размещены радиально относительно термоэлектрических модулей преобразования тепловой энергии в электрическую (рис. 3.37).

Рис. 3.36. Размещение основных элементов ЯЭУ

Таблица 3.11 Параметры активной зоны реактора RAPID-L

Высота активной зоны, м	0,6
Диаметр активной зоны, м	0,6
Диаметр центрального канала, м	0,12
Соотношение объемов областей активной зоны (топливо, литий, конструкции)	52/32/16
Топливо	Нитрид урана
Обогащение 235U
Внутренняя область активной зоны, %	40
Внешняя область активной зоны, %	50
Проектный ресурс активной зоны, годы	20
Изменение реактивности при выгорании топлива, дол./10 лет	–3,2
Внешний диаметр топливного стержня, мм	8,0
Шаг стержней, мм	9,04
Число стержней	2700
Линейное энерговыделение (макс.), Вт/см	52
Основной теплоноситель	Li (99,99%)
Температура лития на входе и выходе из активной зоны, °С	1030/1100
Средняя скорость лития в активной зоне, м/с	0,72
Число Рейнольдса активной зоны	5870
Высота газового пространства, м	0,5
Внутреннее давление газа под оболочкой топлива в начале цикла, МПа	4,1



Рис. 3.37. Схема сегмента преобразования энергии

Активная зона ядерного реактора RAPID-L гомогенного типа, традиционного для реакторов на быстрых нейтронах, состоит из двух областей, в которых топливо из нитрида урана (UN) имеет разное обогащение (таблица 3.11). Это уменьшает влияние выгорания ядерного топлива на изменение реактивности активной зоны и снижает коэффициент неравномерности тепловыделения в ней.

В реакторе RAPID-L предусматривается быстрая замена отработавшего топлива, через 2 недели после его остановки мощность остаточного тепловыделения снижается до 10 кВт. Выгружаемую топливную сборку извлекают из корпуса реактора и помещают в корпус временного хранения (КВХ), заполненный литием (рис. 3.38). Затем в верхней части КВХ устанавливают излучатель, оснащенный тепловыми трубами для отвода энергии остаточного тепловыделения в отработавшем топливе. После остывания отработавшее топливо помещается в шахту для защиты астронавтов от облучения. Через 1 год после выгрузки отработавшее топливо полностью остывает, и КВХ удаляется в космическое пространство.

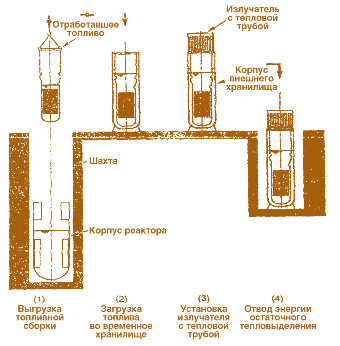

Рис. 3.38. Операции при замене топлива IFA

Рис. 3.39. Системы управления реактора RAPID-L

Для обеспечения длительной автономной безопасной эксплуатации реактора RAPID-L разработана принципиально новая система управления (СУ), состоящая из модулей трех типов (рис. 3.39):

• LEM – модули этого типа обеспечивают саморегулирование реактивности при изменении температуры за счет эффекта обратной связи при введении в активную зону ядерного реактора или выведении из нее поглотителя нейтронов – жидкого лития, обогащенного до 95% изотопом литий-6.
• LIM – модули ввода поглотителя нейтронов лития при достижении критической температуры активной зоны реактора.
• LRM – модули удаления поглотителя нейтронов лития из активной зоны реактора, служат для пуска реактора в автоматическом режиме.

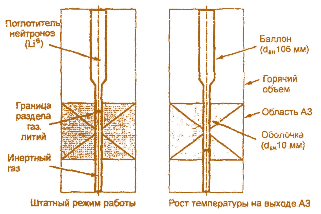

Рис. 3.40. Схема модуля LEM

Модули LEM (рис. 3.40) выполнены в виде оболочки из тугоплавкого металла, заполненной жидким литием-6, который поглощает нейтроны в ядерной реакции





и превращается в гелий6, образующий при распаде литий 6 (Т_1/2=0,808 с). Литий, расположенный в верхней части оболочки, удерживается силами поверхностного натяжения, образуя границу раздела газ/литий. При увеличении температуры объемное расширение лития перемещает границу раздела газ/литий в нижнюю часть активной зоны, поглощение нейтронов литием возрастает, что уменьшает количество нейтронов, захваченных ядрами урана-235, и количество делений его ядер. Это приводит к остыванию топлива из-за уменьшения энергии делений. Уменьшение температуры активной зоны приводит к сокращению объема лития и возвращению границы раздела газ/литий в прежнее положение; это приводит к уменьшению поглощения нейтронов литием-6, возрастанию поглощения нейтронов ядрами урана-235 и количества их делений и повышению температуры. Этот динамический процесс обеспечивает саморегулирование работы ядерного реактора в заранее заданном диапазоне температур активной зоны. В системе управления реактора модули LEM двух типов – «быстрые» (4 модуля) и «медленные» (24 модуля). Все они участвуют в поддержании заданного режима работы реактора. «Медленные» LEM обеспечивают введение в активную зону положительной и отрицательной реактивности. «Быстрые» LEM вводят только отрицательную реактивность, что предотвращает возникновение аварийных ситуаций. В таблице 3.12 приведены технические характеристики модулей LEM.

Таблица 3.12 Технические характеристики модулей LEM

Характеристики	«Быстрые» LEM	«Медленные» LEM
Оболочка
dвн, мм	20	20
Полная длина, мм	640	640
Материал	сплав Мо	сплав Мо
Резервуар
dвн, мм	140	140
Длина, мм	2000	2000
Суммарная чувствительность модулей, центов/К	2,3	16,7
Чувствительность одиночного модуля, центов/К	0,77	0,77



Рис. 3.41. Схема модуля LIM

Рис. 3.42. Схема модуля LRM



Модули LIM вводят литий-6 в активную зону реактора, чем обеспечивают безопасность его эксплуатации, поглощая нейтроны. Если температура активной зоны реактора превышает температуру плавления плавкой перегородки (рис. 3.41), то происходит пневматический впрыск лития-6 в пределы нижней части активной зоны, который приводит к вводу отрицательной реактивности; реактор переходит в устойчивое критическое состояние, а температура активной зоны не опускается ниже точки кипения лития (1330°С). Время ввода реактивности модулями LIM (0,24 с) значительно меньше времени падения стержня СУЗ в земных условиях (2 с).

Модули LRM (рис. 3.42) служат для пуска реактора в автоматическом режиме, до момента пуска литий-6 заполняет модули в пределах активной зоны. Автоматический пуск реактора (переход из подкритического состояния) осуществляется плавным повышением температуры теплоносителя первого контура со скоростью 7°С/с, который прокачивается электромагнитным насосом через активную зону. При достижении температуры 780°С происходит расплавление плавкой перегородки из сплава Ag–Cu (соотношение 28/72) и сжатый газ вытесняет поглощающий нейтроны литий6 из активной зоны. Общее время пуска реактора RAPID-L и выхода его на номинальный режим работы составляет 11 ч. В таблице 3.13 представлены параметры модулей системы управления реактором. Ядерно-энергетическую установку с реактором RAPID-L можно эксплуатировать в условиях базы на Луне в автономном режиме в течение 20 лет.

Таблица 3.1 Подсистемы контроля реактивности реактора RAPID-L

Модули	dвн оболочки, мм	Количество	Диапазон изменения реактивности, дол.
«Быстрые» LEM	20	3	(-0,52)–0
«Медленные» LEM	20	24	(-2,7) – +3,0
LIM	20	16	-3,7
LRM	20	16	+3,7
