2.1.1. Сонячна теплоенергетика

У сучасному світі сонячна енергія широко використовується для теплопостачання, включаючи гаряче водопостачання і опалення, а також для холодопостачання, кондиціювання повітря, висушування та в інших технологічних процесах.

Системи сонячного теплопостачання класифікуються наступним чином:

• системи «активного» сонячного теплопостачання, що використовують «активні» установки на основі сонячних колекторів з циркуляцією теплоносія, в якості якого можуть застосовуватися рідина (вода, розчини солей) і газ (повітря);

• системи «пасивного» сонячного опалення, в яких різні конструкційні елементи споруд використовуються в ролі теплоприймачів сонячної енергії;

• комбіновані системи сонячного теплопостачання, в яких використані елементи «пасивного» і «активного» сонячного теплопостачання.

У сучасних низькоі середньотемпературних системах теплопостачання (до 100°С), що використовуються для перетворення сонячної енергії в низькопотенційне тепло для гарячого водопостачання, опалення та інших теплових процесів, основним елементом є плоский колектор, який являє собою геліоприймальний абсорбер з циркулюючим теплоносієм, конструкція плоского сонячного колектора теплоізольована з тильної сторони і засклена з лицьової сторони. Принципова схема плоского колектора наведена на мал. 2.2.

Особливістю плоского колектора є те, що він вловлює як пряму, так і розсіяну сонячну радіацію. Об’єми таких систем розраховуються в квадратних метрах сонячних колекторів.

У системах високотемпературного теплопостачання (вище 100°С) використовують високотемпературні сонячні колектори. На даний час найкращим з них вважається концентруючий сонячний колектор, що являє собою параболічний жолоб з чорною трубкою в центрі, на яку фокусується сонячне випромінювання. Такі колектори дуже ефективні у промисловості та для виробництва пару в електроенергетиці. Їх недоліком є неможливість використання розсіяної сонячної радіації.

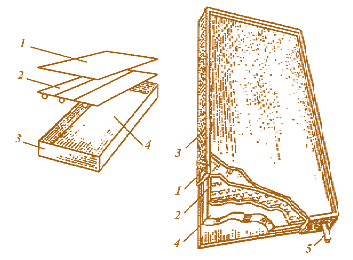

У звичайних плоских колекторах практично неможливо отримати температуру теплоносія вище 100°С. Збільшення робочої температури теплоносія до 250–300°С можливо досягнути за допомогою вакуумних скляних сонячних колекторів. Як теплоносій в колекторах може використовуватися вода, розчин етиленгліколя і пропіленгліколя, силіконове масло, а також повітря. Мал. 2.2. Схема конструкції плоского колектора сонячної енергії:  1 – засклення; 2 – променепоглинальна поверхня з трубками для рідини, яка нагрівається (абсорбер); 3 – корпус;  4 – теплоізоляція; 5 – трубка для подачі теплоносія Мал. 2.2. Схема конструкції плоского колектора сонячної енергії: 1 – засклення; 2 – променепоглинальна поверхня з трубками для рідини, яка нагрівається (абсорбер); 3 – корпус; 4 – теплоізоляція; 5 – трубка для подачі теплоносія

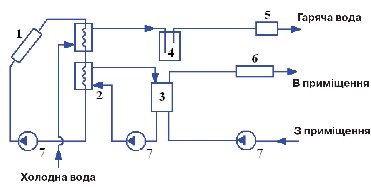

Мал. 2.3. Принципова схема комбінованої водяної системи сонячного теплопостачання:  1 – сонячний водяний колектор; 2 – швидкісний водо-водяний теплообмінник; 3 – бак-акумулятор; 4 – бак гарячої води;  5 – додаткове джерело теплоти системи гарячого водопостачання; 6 – додаткове джерело теплоти для системи опалення; 7 – циркуляційні помпиМал. 2.3. Принципова схема комбінованої водяної системи сонячного теплопостачання: 1 – сонячний водяний колектор; 2 – швидкісний водо-водяний теплообмінник; 3 – бак-акумулятор; 4 – бак гарячої води; 5 – додаткове джерело теплоти системи гарячого водопостачання; 6 – додаткове джерело теплоти для системи опалення; 7 – циркуляційні помпи

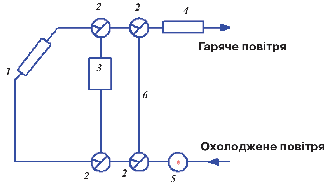

 Мал. 2.4. Принципова схема активної повітряної системи сонячного опалення:  1 – сонячний повітряний колектор; 2 – триходова заслінка;  3 – гальковий акумулятор теплоти; 4 – додаткове джерело енергії; 5 – вентилятор; 6 – байпасна лінія акумулятора Мал. 2.4. Принципова схема активної повітряної системи сонячного опалення: 1 – сонячний повітряний колектор; 2 – триходова заслінка; 3 – гальковий акумулятор теплоти; 4 – додаткове джерело енергії; 5 – вентилятор; 6 – байпасна лінія акумулятора

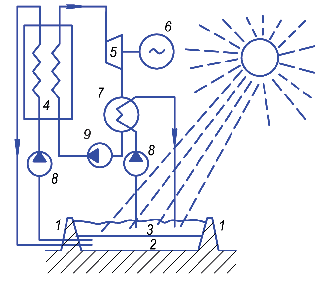

Мал. 2.5. Схема використання сонячного соляного ставка для отримання електричної енергії:  1 – дамби; 2 – гаряча вода з високою концентрацією солі;  3 – охолоджуюча вода з низькою концентрацією солі;  4 – теплообмінний апарат; 5 – турбіна; 6 – генератор;  7 – конденсатор; 8 – циркуляційні помпи;  9 – живильна помпаМал. 2.5. Схема використання сонячного соляного ставка для отримання електричної енергії: 1 – дамби; 2 – гаряча вода з високою концентрацією солі; 3 – охолоджуюча вода з низькою концентрацією солі; 4 – теплообмінний апарат; 5 – турбіна; 6 – генератор; 7 – конденсатор; 8 – циркуляційні помпи; 9 – живильна помпа

Принципові схеми водяного і повітряного опалення приміщень колекторами наведено відповідно на мал. 2.3 і мал. 2.4.

Пасивні сонячні системи є більш простими і дешевими у порівнянні з активними, бо не потребують додаткових пристроїв поглинання, перетворення і розподілення сонячної енергії. Пасивне використання енергії Сонця для опалення будівель відбувається за рахунок планувальних, архітектурно-конструктивних рішень, коли вся будівля може розглядатися як колектор сонячної теплоти.

У пасивній системі повинна бути оптимальна орієнтація будівлі приблизно вздовж осі схід–захід, на південній стороні має бути не менше 50–70% всіх вікон, на північній – не більше 10%, житлові кімнати повинні розташовуватися з південної сторони і т. п. Крім того, передбачаються спеціальні пристрої – дахи–теплонакопичувачі, конвекційні системи тощо.

Активне використання сонячної енергії може бути здійснене за допомогою сонячного ставка. Такі ставки є добрими акумуляторами сонячної енергії. Завдяки тому, що густина сольового розчину в нижніх шарах у порівнянні з верхніми значно вища, у таких ставках практично відсутній конвекційний тепломасообмін, в результаті чого у придонній зоні ставка створюється шар води з високою температурою. Така властивість соляних ставків може бути використаною для отримання електричної енергії, як це показано на мал. 2.5.

На активному використанні теплової дії сонячних променів базуються сонячні енергетичні печі, обігрівання басейнів, опріснення морської і засоленої води, отримання дистильованої води, сонячні побутові печі, висушування сільськогосподарських продуктів тощо.
