Книга 5. Електроенергетика та охорона навколишнього середовища. Функціонування енергетики в сучасному світі

2.3.2. Біоенергетичні технології

Найбільш ефективними технологіями використання біомаси в біоенергетиці є пряме спалювання; піроліз; газифікація; анаеробна ферментація з утворенням метану; виробництво спиртів і масел для отримання моторного палива.

Технології використання біомаси постійно вдосконалюються, забезпечуючи отримання енергії в придатній для споживача формі й з максимально можливою ефективністю.

У загальному випадку енергія з органічних відходів отримується або фізичними, або хімічними чи мікробіологічними методами.

Фізичним методом енергію отримують шляхом спалювання органічних відходів.

Основою хімічного метода є використання процесів піролізу і газифікації.

Найрозповсюдженішим у світі є мікробіологічний метод безвідходного виробництва – отримання біогазу анаеробним зброджуванням. Дуже цінним продуктом виробництва біогазу є отримання високоякісних органічних добрив.

Класифікація технологій з поетапним перетворенням біомаси в енергетичні продукти представлена на мал. 2.19.

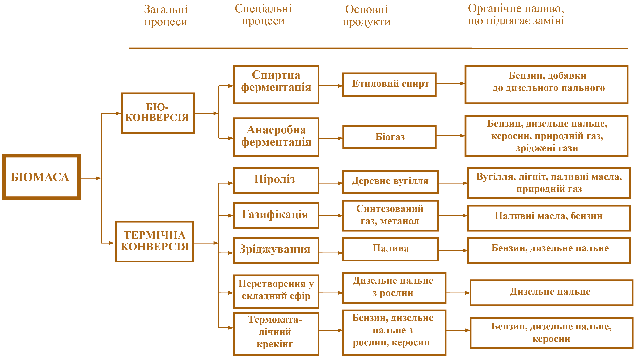

Мал. 2.19. Класифікація технологій перетворення енергії біомасиМал. 2.19. Класифікація технологій перетворення енергії біомаси

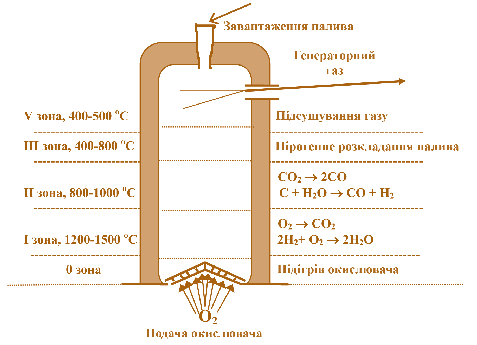

Мал. 2.20. Газифікація біомасиМал. 2.20. Газифікація біомаси

Пряме спалювання біомаси в атмосфері повітря або кисню – один з найбільш старих методів отримання теплової енергії. Однак існує ряд проблем при його практичному використанні, головною з них є досягнення найбільш повного згоряння палива, в результаті якого утворюються діоксин вуглецю і вода, що не завдає шкоди довкіллю. До технічних пристроїв, які використовуються для прямого спалювання біомаси, відносяться печі, топки, камери згоряння. Біомаса може використовуватися шляхом прямого спалювання в енергетичних установках у факелі, киплячому або ущільненому шарі з подальшим отриманням теплової і електричної енергії. Основна промислова технологія цього напряму – пряме спалювання в котлі й генерація електроенергії в паротурбінній установці.

Піроліз біомаси – хімічне перетворення одних органічних сполук в інші під дією теплоти або так звана суха перегонка без доступу окислювачів (кисню, повітря). Розроблений ряд технологічних процесів піролізу біомаси, експлуатаційні умови кожного з них визначаються природою сировини, методами переробки і заданими продуктами виробництва. Характеристика продуктів піролізу залежить від типу сировини і умов проведення процесу. Основними продуктами піролізу можуть бути вуглиста речовина, паливна рідина, паливні гази, причому часто технологічний процес орієнтований на переважне отримання одного з продуктів піролізу.

Газифікація біомаси – це перетворення твердих відходів біомаси в горючі гази шляхом неповного їх окислення повітрям (киснем, водяною парою) при високій температурі. Газифікувати можна практично будьяке паливо, в результаті чого отримують генераторні гази, які мають значний діапазон використання – як паливо для отримання теплової енергії в побуті та різних процесах промисловості, в двигунах внутрішнього згоряння, як сировина для отримання водню, аміаку, метилового спирту і синтетичного рідкого палива. Не дивлячись на значні різновиди способів газифікації, всі вони характеризуються одними і тими ж реакціями (мал. 2.20).

Газифікатори мають різну продуктивність з різним виходом енергії в паливному газі. Низькокалорійний газ може бути отриманий газифікацією різних видів біомаси – органічних компонентів твердих міських відходів, відходів лісу, сільськогосподарських відходів.

Ефективним є використання установок газифікації біомаси на газотурбінних і парогазових електростанціях.

Анаеробна ферментація біомаси. У процесі анаеробної ферментації складні органічні речовини розкладаються на СО2 і СН4з утворенням біогазу у вигляді суміші вуглекислого газу і метану, причому на частку метану може припадати до 70%. Технологічний процес анаеробного зброджування біомаси відбувається без надходження кисню в спеціальних реакторах-метантенках, конструкція яких забезпечує максимальне виділення метану. Особливо важливим в процесі анаеробного зброджування є створення оптимальних технологічних умов в реакторіметантенку: температури, надходження кисню, достатньої концентрації живильних речовин, допустимого значення рН, відсутності або низької концентрації токсичних речовин.

Таблиця 2.4 Порівняльні енергетичні показники традиційних енергоносіїв і біогазу

Продукт

Одиниці вимірювання

Еквівалент 1 м3 неочищеного біогазу 23 МДж/м3

Еквівалент 1 м3 очищеного біогазу 35,2 МДж/м3

Електроенергія

кВт·ч

0,62

0,94

Природний газ

м3

0,61

0,93

Вугілля

кг

0,82

1,25

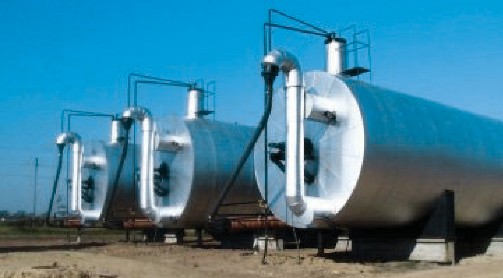

Зовнішній вигляд біогазової установкиЗовнішній вигляд біогазової установки

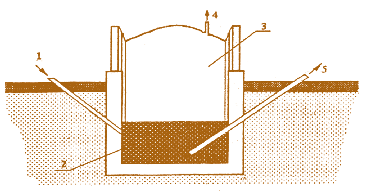

Мал. 2.21. Принципова схема анаеробної установки:  1 – приймальний пристрій; 2 – біореактор (метантенк);  3 – простір для збирання біогазу; 4 – патрубок, з’єднуючий метантенк з газгольдером; 5 – пристрій для відкачування шламу з метантенку Мал. 2.21. Принципова схема анаеробної установки: 1 – приймальний пристрій; 2 – біореактор (метантенк); 3 – простір для збирання біогазу; 4 – патрубок, з’єднуючий метантенк з газгольдером; 5 – пристрій для відкачування шламу з метантенку

Найбільш ефективними вважаються біореактори, що працюють в термофільному режимі 43–62°С. На таких установках з триденною ферментацією гною вихід біогазу складає 4,5 л на кожний літр корисного об’єму реактора.

Порівняльні енергетичні показники традиційних енергоносіїв і біогазу наведені в табл. 2.4.

Сучасні біогазові анаеробні установки складаються з таких основних систем:

• системи підготовки і подачі сировини в біореактор;

• біореактора (метантенка) із системою підтримання постійної температури та іншими комплектуючими пристроями;

• системи зберігання і використання біогазу;

• системи вивантаження і транспортування шламу.

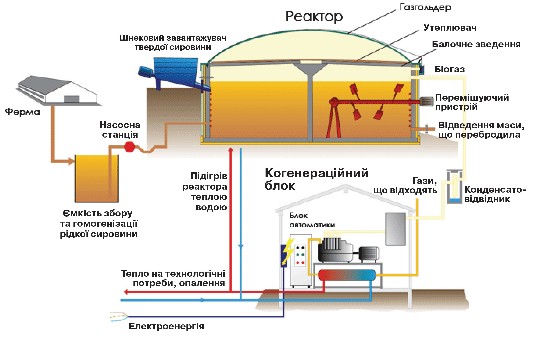

Мал. 2.22. Схема біогазової установкиМал. 2.22. Схема біогазової установки

Схема найпростішої біогазової анаеробної установки для індивідуального господарства зображена на мал. 2.21.

Використання біогазу забезпечує можливість отримання теплової і електричної енергії, що є особливо привабливим для фермерських господарств. При масовому розповсюдженню біогазових технологій в сільських регіонах можна досягнути значної економії органічного палива (мал. 2.22).

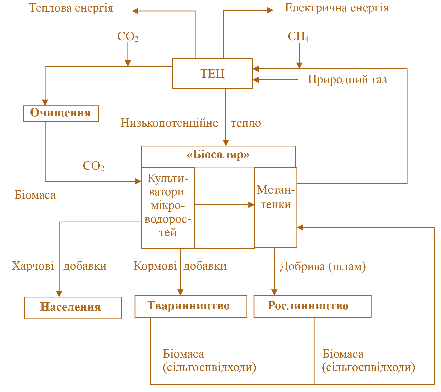

Мал. 2.23. Блок-схема гібрідної енергосистеми «Біосоляр» – ТЕЦ Мал. 2.23. Блок-схема гібрідної енергосистеми «Біосоляр» – ТЕЦ

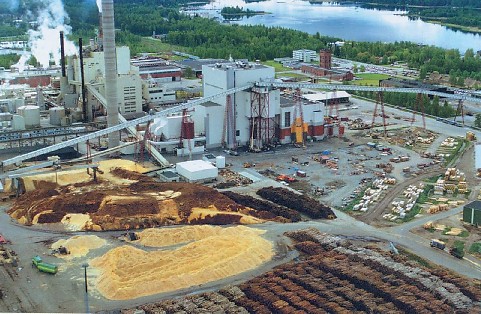

Паливний склад ТЕЦ «Albolmens Kraft-2» (Фінляндія), яка спалює відходи деревообробних підприємств Паливний склад ТЕЦ «Albolmens Kraft-2» (Фінляндія), яка спалює відходи деревообробних підприємств

Становить інтерес вирощування і використання в метантенках водяної рослинної біомаси для отримання біогазу. Однією з найбільш продуктивних водоростей є бура водорость макроцистис, розповсюджена в прибережній зоні морів і океанів, врожайність якої складає 450–1200 т сирої маси є 1 га. З кожної тонни широко відомої хлорели можна отримати 22 кДж енергії. Високою врожайністю характеризуються морські водорості дуналіела, водяний гіацинт, червона водорость тощо.

Існує гібридна енергосистема «Біосоляр» – ТЕЦ, яка є замкненою для всіх біогенних елементів, окрім вуглецю, що спалюється (мал. 2.23).

Система «Біосоляр» являє собою комплекс з культивації мікроводоростей, з яких виділяються харчові й кормові добавки, а інше є одним з елементів наповнення метантенків. Для культивації мікроводоростей необхідний СО2, який подається до них після очищення в результаті спалювання біогазу в котлах ТЕЦ.

Для отримання біогазу використовуються також відходи тваринництва і рослинності. У схемі передбачене додаткове джерело у вигляді природного газу, який використовується в разі необхідності в зимовий період при відсутності рослинної біомаси.

У біоенергетиці України може бути використаний значний енергетичний потенціал біомаси, в тому числі існуючий в сільському господарстві надлишок соломи і стеблів сільськогосподарських рослин, що складають біля 20 млн. т, для опалювальних котелень, розташованих в сільській місцевості (споживаючих біля 2,9 млн. т у. п. за рік), а також для промислових енергетичних установок.

Ефективним шляхом є виробництво і використання біогазу при переробці рослинної і тваринної біомаси.

Іншим джерелом біомаси є звалища сміття. Потенціальні можливості отримання біогазу зі звалищ можуть складати 1,6 млн. т у. п. Сировиною, з якої можна отримати біогаз, можуть бути практично всі відходи, до складу яких входять органічні компоненти.
